KWALIFIKACJA BUD9 - CZERWIEC 2020



PYTANIE NR 16.

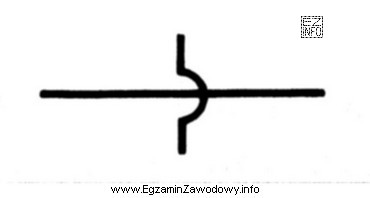

W dokumentacji projektowej instalacji gazowej symbol graficzny przedstawiony na rysunku oznacza
W dokumentacji projektowej instalacji gazowej symbol graficzny przedstawiony na rysunku
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Symbol graficzny przedstawiony na rysunku jest typowym oznaczeniem stosowanym w dokumentacji technicznej, w tym przypadku w instalacjach gazowych, do wskazania skrzyżowania przewodów, które nie są połączone, lecz przechodzą obok siebie na różnych wysokościach. Linia przerywana wskazuje na przewód, który jest "za" lub "pod" przewodem ciągłym, co oznacza, że nie dochodzi do ich połączenia.
