KWALIFIKACJA ELE10 - STYCZEŃ 2016



PYTANIE NR 26.

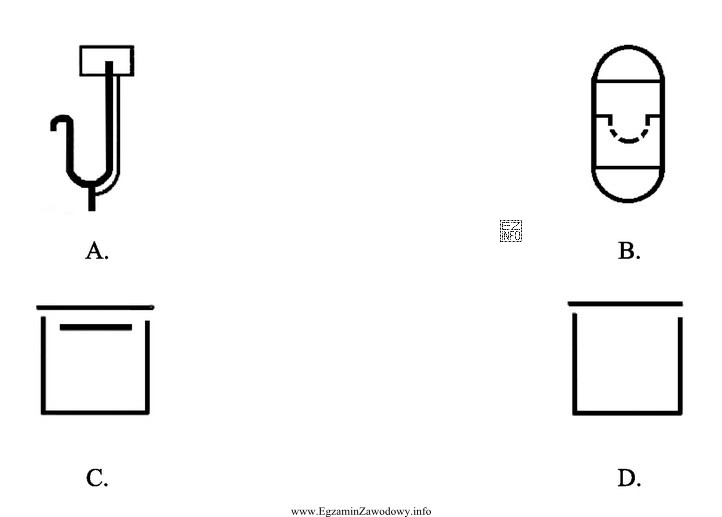

W dokumentacji technicznej naczynie wzbiorcze przeponowe ciśnieniowe oznacza się graficznie, stosując symbol przedstawiony na rysunku
Ilustracja przedstawia cztery symbole graficzne, które mogą być używane w dokumentacji technicznej związanej z urządzeniami
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Naczynie wzbiorcze przeponowe ciśnieniowe na schematach rozpoznaje się po symbolu zbiornika z zaznaczoną przegrodą (przeponą) oddzielającą gaz od wody. Taki znak pozwala odróżnić je od zbiorników bez przepony oraz od armatury (np. zaworów) przedstawianej inną symboliką.

Pełne wyjaśnienie:

Naczynie wzbiorcze przeponowe ciśnieniowe jest elementem instalacji zamkniętej, którego zadaniem jest kompensacja zmian objętości czynnika grzewczego wynikających ze wzrostu i spadku temperatury. W praktyce umożliwia stabilizację ciśnienia i ogranicza ryzyko częstego zadziałania zaworu bezpieczeństwa.

W dokumentacji technicznej i na schematach ideowych element ten powinien być rozpoznawalny po symbolu zbiornika, w którym zaznaczono przeponę (membranę) oddzielającą stronę gazową od strony wodnej. W opisie wstępnym wskazano, że poprawny znak przypomina "kapsułę" z linią przerywaną w środku, co jest typowym sposobem graficznego podkreślenia obecności przegrody elastycznej.

Dlaczego pozostałe symbole mogą być mylące?

  • Symbole zbiorników bez zaznaczonej przepony mogą odnosić się do innych rodzajów naczyń (np. ogólny zbiornik/zasobnik) i nie pozwalają wprost wnioskować o konstrukcji przeponowej.
  • Symbole armatury (zawory, filtry, reduktory) często mają charakter "liniowy" i są wrysowane w przewód, podczas gdy naczynie jest zwykle rysowane jako osobny aparat przyłączony do instalacji.
  • Symbole urządzeń zabezpieczających, takich jak zawór bezpieczeństwa lub odpowietrznik, mają własne, charakterystyczne znaki i nie przedstawiają komory z przegrodą.

Wskazówka egzaminacyjna: w pytaniach o symbol naczynia przeponowego szukaj na rysunku dwóch przestrzeni (gaz/woda) rozdzielonych kreską (często przerywaną). To odróżnia je od naczyń otwartych oraz od zwykłych zbiorników bez membrany.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest naczynie wzbiorcze przeponowe ciśnieniowe?
To zamknięty zbiornik z elastyczną przeponą, która oddziela część gazową od wodnej. Umożliwia przejęcie wzrostu objętości wody w instalacji podczas nagrzewania, stabilizuje ciśnienie i wspiera bezpieczną pracę instalacji.
Dlaczego w naczyniu przeponowym jest przepona?
Przepona oddziela gaz od wody, dzięki czemu gaz może się sprężać i rozprężać, kompensując zmiany objętości czynnika. Bez przepony gaz mieszałby się z wodą, co pogarszałoby stabilność pracy i mogłoby powodować zapowietrzanie.
Jak rozpoznać symbol naczynia przeponowego na schemacie?
Najczęściej jest to symbol zbiornika z wyraźnie zaznaczoną przegrodą w środku (np. linią przerywaną), sugerującą membranę. To odróżnia go od zwykłego zbiornika oraz od elementów armatury rysowanych "w linii" przewodu.
Jakie błędy są najczęstsze przy wyborze symbolu naczynia przeponowego?
Częsty błąd to wybór symbolu dowolnego zbiornika bez sprawdzenia, czy ma zaznaczoną przeponę. Inny błąd to pomylenie naczynia z zaworem bezpieczeństwa lub odpowietrznikiem, bo uczniowie kojarzą je ogólnie z "ciśnieniem" instalacji.
Czy naczynie wzbiorcze przeponowe stosuje się w instalacjach otwartych?
Zasadniczo naczynia przeponowe są kojarzone z instalacjami zamkniętymi (ciśnieniowymi). W instalacjach otwartych spotyka się naczynia otwarte o innej funkcji i innym sposobie przedstawiania na schematach, więc nie należy ich utożsamiać.
Gdzie w instalacji montuje się naczynie wzbiorcze przeponowe?
W praktyce montuje się je w miejscu uzasadnionym hydraulicznie (często w pobliżu źródła ciepła i po stronie instalacji), tak aby prawidłowo kompensowało zmiany objętości. Na egzaminie ważniejsze jest rozpoznanie funkcji i symbolu niż dokładna lokalizacja.
Jak odróżnić na rysunku naczynie przeponowe od zasobnika c.w.u.?
Zasobnik c.w.u. bywa rysowany jako zbiornik bez oznaczenia przepony, często z elementami wskazującymi wymiennik lub podłączenia zimnej/ciepłej wody. Naczynie przeponowe powinno mieć graficzne wskazanie przegrody (membrany) i jest elementem kompensującym ciśnienie.
Która cecha symbolu wskazuje, że naczynie jest przeponowe?
Kluczowa jest przegroda w symbolu: linia (często przerywana) dzieląca zbiornik na dwie części. To graficzne uproszczenie informuje, że wewnątrz jest membrana oddzielająca stronę gazową od wodnej, a więc jest to naczynie przeponowe.
Jakie inne elementy zabezpieczają instalację ciśnieniową oprócz naczynia?
Typowo spotyka się m.in. zawór bezpieczeństwa, odpowietrzniki, manometr i elementy odcinające/filtrujące. Na schematach mają one inną symbolikę niż zbiornik z przeponą, dlatego warto uczyć się grupami: zbiorniki, armatura, przyrządy pomiarowe, zabezpieczenia.
Jak uczyć się symboli z dokumentacji technicznej na egzamin technika energetyka?
Najlepiej pracować na schematach: najpierw zidentyfikuj typ elementu (zbiornik/armatura/pomiar), potem szukaj cechy wyróżniającej (np. przepona). Rób krótkie fiszki z symbolami i funkcją oraz ćwicz na zadaniach, gdzie symbole są podobne.
info

To pytanie poprawnie rozwiązuje 46% zdających egzamin. trudne

Eksperci podkreślają: "Naczynie wzbiorcze przeponowe ciśnieniowe na schematach rozpoznaje się po symbolu zbiornika z zaznaczoną przegrodą (przeponą) oddzielającą gaz od wody."

Materiały:

  • Podręczniki i skrypty do czytania rysunku technicznego instalacji sanitarnych i grzewczych
  • Materiały producentów naczyń przeponowych (karty katalogowe z oznaczeniami na schematach)
  • Zestawy zadań egzaminacyjnych z czytania schematów instalacji
