KWALIFIKACJA ELM4 - STYCZEŃ 2021



PYTANIE NR 25.

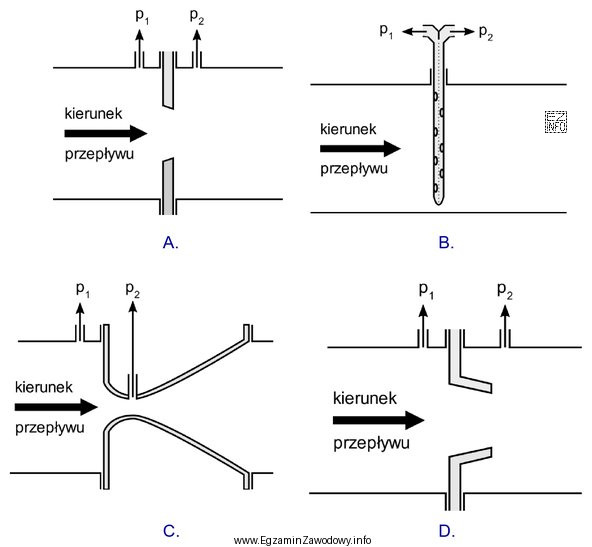

W instalacji do kontroli przepływu zastosowano pomiar różnicy ciśnienia na kryzie. Który z przedstawionych rysunków obrazuje zastosowaną metodę pomiarową?
W instalacji do kontroli przepływu zastosowano pomiar różnicy
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na rysunku A przedstawiono metodę pomiaru różnicy ciśnienia na kryzie. Kryza to element pomiarowy, który wprowadza zwężenie w rurze, co powoduje spadek ciśnienia. Różnica ciśnień przed i za kryzą (p1 i p2) jest mierzona i wykorzystywana do określenia przepływu. Pozostałe rysunki przedstawiają inne metody pomiaru przepływu, które nie wykorzystują kryzy.
