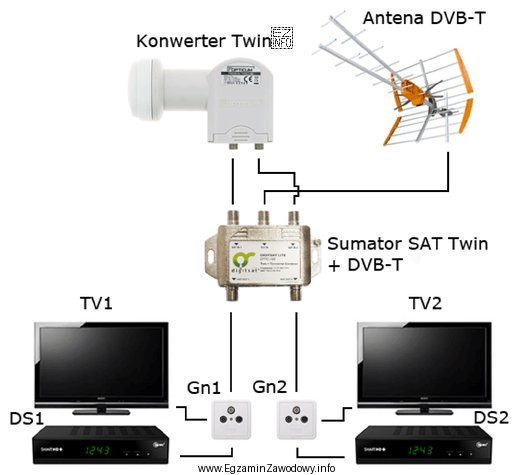

W diagnostyce instalacji telewizji satelitarnej kluczowe jest rozróżnienie elementów wspólnych dla kilku odbiorników od elementów lokalnych (przypisanych do jednej gałęzi abonenckiej).
W treści zadania podano trzy istotne warunki:
- dekoder DS1 nie odbiera żadnych programów SAT,
- uszkodzenie dekodera DS1 zostało wykluczone,
- pozostałe odbiorniki (TV1, TV2 oraz DS2) działają prawidłowo.
Jeżeli część odbiorników działa, to w typowym układzie dystrybucji sygnału oznacza to, że tor wspólny (zasilanie, konwersja sygnału w konwerterze, rozdział w sumatorze/multiswitchu – zależnie od schematu) dostarcza sygnał do instalacji. Uszkodzenie elementu wspólnego zwykle powodowałoby problem na większej liczbie punktów, a nie wyłącznie na DS1.
W takiej sytuacji najbardziej logiczne jest poszukiwanie usterki w odnodze przypisanej do DS1, czyli w elementach znajdujących się najbliżej tego punktu odbioru: w zakończeniach, złączach i samym gnieździe abonenckim. Odpowiedź "Gniazda abonenckie Gn1." wskazuje element końcowy tej gałęzi; jego uszkodzenie może skutkować całkowitym brakiem sygnału SAT na wejściu dekodera DS1.
Pozostałe propozycje są mniej zgodne z podanymi objawami:
- "Konwertera satelitarnego Twin." – awaria konwertera (jako elementu źródłowego) zazwyczaj dotykałaby więcej niż jeden odbiornik, zwłaszcza gdy inne punkty korzystają z tego samego źródła sygnału.
- "Toru górnego pasma konwertera sygnału satelitarnego." – uszkodzenie części odpowiedzialnej za określone pasmo/polaryzację zwykle daje objawy częściowe (braki wybranych transponderów), a nie brak "jakichkolwiek programów", i często wpływa na więcej odbiorników zależnie od sposobu dystrybucji.
- "Odcinka kabla pomiędzy sumatorem, a gniazdem Gn1." – to także element gałęzi DS1 i może powodować brak odbioru, jednak w tym zadaniu poprawna odpowiedź wskazuje uszkodzenie samego punktu końcowego (gniazda), co w praktyce jest częstą przyczyną problemów (złe styki, uszkodzenie mechaniczne, błędne zakończenie).
Wskazówka egzaminacyjna: zawsze zadaj sobie pytanie: czy dany element jest wspólny dla wielu odbiorników, czy tylko dla jednego? To najszybsza droga do poprawnej diagnozy na podstawie objawów.
