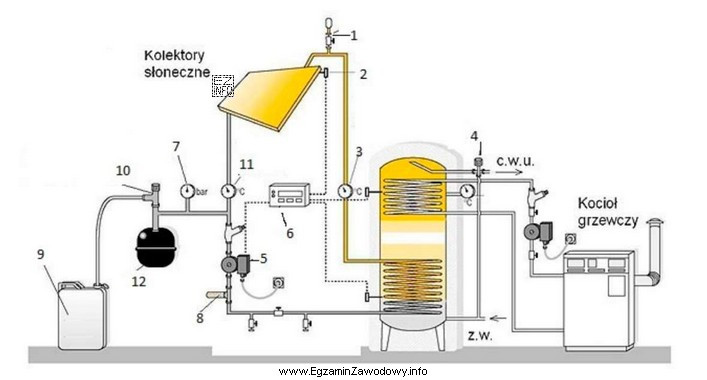

W instalacji słonecznej grzewczej (układ kolektorów z obiegiem czynnika) jednym z kluczowych elementów jest zabezpieczenie przed nadciśnieniem. Wzrost temperatury czynnika (np. przy stagnacji kolektorów) może powodować wzrost ciśnienia w obiegu, dlatego stosuje się zawór bezpieczeństwa, który w razie przekroczenia dopuszczalnej wartości otwiera się i upuszcza medium, chroniąc rurociągi oraz pozostałe podzespoły.
Odpowiedź "zawór bezpieczeństwa" jest poprawna, ponieważ jest to typowa armatura ochronna spotykana w grupach pompowych i węzłach instalacji solarnej, a jej funkcją jest reakcja na zbyt wysokie ciśnienie.
Pozostałe odpowiedzi odnoszą się do innych funkcji, które łatwo pomylić, jeśli skupia się tylko na "tym, co zwykle jest obok" na schemacie:
- "odpowietrznik" – służy do usuwania powietrza/gazów z instalacji. Nie zabezpiecza przed wzrostem ciśnienia; jego zadaniem jest poprawa obiegu i eliminacja problemów z zapowietrzeniem.
- "sterownik solarny" – element automatyki (elektronika). Odczytuje temperatury z czujników i steruje pracą pompy/układu, ale nie pełni roli armatury ciśnieniowej.
- "rotametr" – przyrząd do wskazywania (często także regulacji) przepływu w obiegu. Pomaga w uruchomieniu i nastawach hydraulicznych, lecz nie jest elementem zabezpieczającym przed nadciśnieniem.
Wskazówka egzaminacyjna: gdy rozpoznajesz elementy na schematach, przypisz każdemu z nich jedną podstawową funkcję (bezpieczeństwo/odpowietrzanie/sterowanie/pomiar). To zmniejsza ryzyko mylenia armatury z automatyką lub przyrządami pomiarowymi.
