KWALIFIKACJA CHM2 - STYCZEŃ 2023

PYTANIE NR 21.
W jaki sposób należy postąpić, uruchamiając przedstawioną schematycznie na rysunku aparaturę do destylacji z parą wodną?

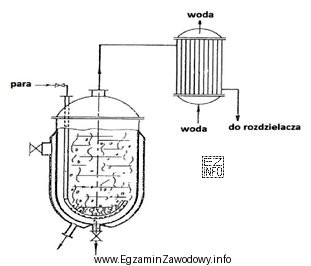

Ilustracja przedstawia schemat aparatury do destylacji z parą wodną, co jest związane z kwalifikacją zawodową technika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W destylacji z parą wodną surowiec umieszcza się w destylatorze, a następnie uruchamia ogrzewanie i doprowadzenie pary przez bełkotkę. Taka kolejność pozwala prowadzić wynoszenie składników lotnych w kontrolowany sposób i stabilizować przebieg procesu. Pozostałe warianty mieszają kolejność lub sugerują naprzemienne dozowanie, co nie jest typowe dla rozruchu wsadowego.

Pełne wyjaśnienie:

Destylacja z parą wodną polega na wynoszeniu lotnych składników z mieszaniny dzięki przepływowi pary wodnej przez ciecz oraz odprowadzaniu mieszaniny par do skraplacza. Z punktu widzenia operatora kluczowa jest właściwa kolejność rozruchu, aby proces był stabilny i bezpieczny.

Poprawna sekwencja to: napełnienie destylatora surówką, a następnie uruchomienie systemu grzewczego oraz podawania pary przez bełkotkę. Najpierw zapewnia się więc obecność wsadu w aparacie, a dopiero potem dostarcza energię i parę, co umożliwia równomierne ogrzewanie i kontrolowany przepływ pary przez ciecz. Bełkotka ma zapewnić rozprowadzenie pary w objętości cieczy (równomierne "bełkotanie"), co wspiera wymianę masy i efektywność wynoszenia składników.

Odpowiedź "Napełnić destylator mieszaniną surówki i pary wodnej, a następnie uruchomić jego system grzewczy." jest nieprawidłowa, bo sugeruje wprowadzenie pary jako części "mieszaniny" wsadowej, co nie odpowiada typowej eksploatacji (para jest medium doprowadzanym instalacją, a nie składnikiem wsadu).

Odpowiedź "Uruchomić podawanie pary bełkotką, system grzewczy destylatora, a następnie porcjami podawać surówkę." opisuje schemat bliższy zasilaniu ciągłemu lub półciągłemu, a w rozruchu aparatu wsadowego standardowo najpierw przygotowuje się wsad w aparacie, aby uniknąć niestabilności i problemów z kontrolą procesu.

Odpowiedź "Uruchomić system grzewczy destylatora, a następnie naprzemiennie podawać surówkę i parę wodną." wprowadza nienaturalne "naprzemienne" dozowanie, które nie wynika z idei destylacji z parą wodną i utrudniałoby utrzymanie stałych warunków pracy.

Na egzaminie warto zapamiętać zasadę: najpierw przygotuj aparat i wsad, potem uruchamiaj media procesowe (ogrzewanie i parę) zgodnie z funkcją elementów takich jak bełkotka i układ grzewczy.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Destylacja z parą wodną to metoda rozdzielania, w której para przepływa przez mieszaninę i wynosi składniki lotne, a powstałe pary są skraplane. Stosuje się ją m.in. do wydzielania substancji wrażliwych na wysoką temperaturę lub do oddzielania związków słabo mieszających się z wodą.
Bełkotka to element doprowadzający parę do cieczy tak, aby była ona równomiernie rozproszona (pęcherzyki). Dzięki temu zwiększa się powierzchnia kontaktu faz, poprawia wymianę masy i stabilizuje przebieg wynoszenia składników lotnych podczas destylacji z parą.
Najpierw umieszcza się wsad w destylatorze, aby uruchomienie ogrzewania i pary przebiegało w warunkach przewidzianych dla pracy aparatu. Pozwala to ograniczyć niestabilność procesu i ułatwia kontrolę parametrów (temperatura, przepływ pary, odbiór destylatu) już od początku prowadzenia operacji.
Zależy to od konstrukcji i procedury zakładowej, ale w typowym rozruchu wsadowym destylacji z parą najpierw przygotowuje się wsad, a dopiero potem uruchamia media. W pytaniach egzaminacyjnych zwykle sprawdza się standardową sekwencję minimalizującą ryzyko i ułatwiającą stabilizację procesu.
System grzewczy dostarcza energię do aparatu, wspierając odparowanie i utrzymanie wymaganej temperatury wsadu. W połączeniu z doprowadzeniem pary przez bełkotkę umożliwia wytworzenie mieszaniny par odprowadzanej do skraplacza. Zbyt gwałtowne grzanie lub zła kolejność działań może destabilizować proces.
W praktyce problemy mogą obejmować niestabilny odbiór destylatu, trudności z utrzymaniem temperatury, wahania przepływu pary, a także zwiększoną tendencję do pienienia lub nierównomiernej pracy aparatu. Na egzaminie rozpoznaje się to jako skutek braku logicznej sekwencji: wsad → ogrzewanie → para.
Surówka to surowiec/wsad kierowany do destylatora, z którego mają zostać wydzielone składniki lotne. W zależności od procesu może być to mieszanina organiczna, roztwór lub zawiesina. W pytaniu kluczowe jest to, że surówka jest napełniana do aparatu przed uruchomieniem mediów.
Naprzemienne dozowanie sugeruje brak stałych warunków procesu i miesza logikę pracy wsadowej z ciągłą. Destylacja z parą wodną wymaga zwykle stabilnego doprowadzania pary i kontrolowanego ogrzewania, a wsad jest przygotowywany na początku. Takie "przełączanie" utrudniałoby kontrolę i nie jest typowym schematem rozruchu.
Najczęściej kontroluje się temperaturę aparatu/wsadu, natężenie doprowadzanej pary, przebieg skraplania w skraplaczu oraz stabilność odbioru destylatu. Dodatkowo ważne są wskazania ciśnienia i drożność układu odprowadzania kondensatu. Na egzaminie istotna jest świadomość, że kolejność czynności wpływa na te parametry.
Ucz się sekwencji SOP i uzasadnień: co musi być gotowe przed podaniem mediów (wsad, szczelność, armatura), a co uruchamia się później (ogrzewanie, para). Pomaga też analiza schematów PFD/P&ID: gdzie jest bełkotka, skraplacz i odbiór destylatu, oraz jakie są skutki pomyłek kolejności.
info

Statystycznie 39% uczniów zna prawidłową odpowiedź. bardzo trudne

Według specjalistów z branży: "W destylacji z parą wodną surowiec umieszcza się w destylatorze, a następnie uruchamia ogrzewanie i doprowadzenie pary przez bełkotkę."

Źródła:

  • Perry's Chemical Engineers' Handbook (red. Don W. Green, Marylee Z. Southard), rozdziały dot. destylacji i operacji rozdzielania, McGraw-Hill (kolejne wydania)
  • McCabe, Smith, Harriott: Unit Operations of Chemical Engineering, rozdziały dot. destylacji i zagadnień równowagi/parowania, McGraw-Hill (kolejne wydania)
  • Coulson & Richardson's Chemical Engineering, Volume 2: Particle Technology and Separation Processes, część dot. destylacji i procesów rozdzielania, Butterworth-Heinemann (kolejne wydania)

Materiały:

  • Podręczniki z inżynierii chemicznej/operacji jednostkowych: rozdziały o destylacji i destylacji z parą
  • Instrukcje stanowiskowe (SOP) rozruchu i zatrzymania dla aparatury destylacyjnej w zakładzie
  • Materiały BHP dotyczące pracy z parą wodną, aparaturą ogrzewaną i instalacjami ciśnieniowymi
