KWALIFIKACJA ELE2 - CZERWIEC 2018 (test 2)



PYTANIE NR 22.

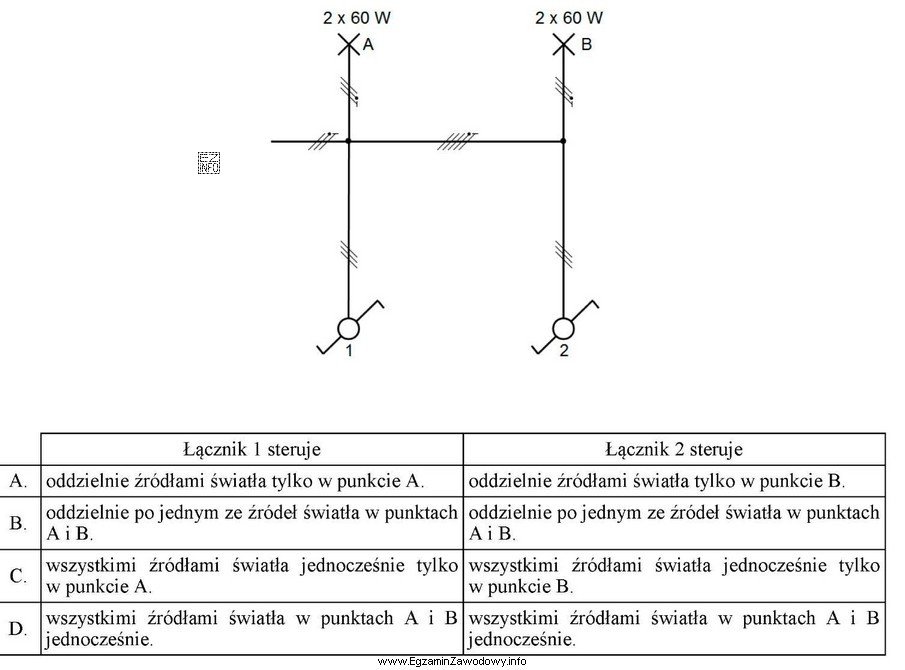

W jaki sposób steruje się oświetleniem w układzie, którego schemat przedstawiono na rysunku?
W jaki sposób steruje się oświetleniem w ukł
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na schemacie przedstawiono dwa źródła światła oznaczone jako A i B, każde z nich z dwoma żarówkami o mocy 60 W. Łączniki 1 i 2 są połączone z oboma źródłami światła, co sugeruje, że oba łączniki sterują wszystkimi źródłami światła jednocześnie. Nie ma na schemacie żadnych dodatkowych elementów, które by wskazywały na możliwość niezależnego sterowania każdym z punktów A i B osobno.
