Układy CMOS są szczególnie wrażliwe na wyładowania elektrostatyczne (ESD). Ładunek może gromadzić się na ciele człowieka podczas zwykłych czynności (chodzenie, zdejmowanie odzieży, pocieranie materiałów). Gdy serwisant dotknie wyprowadzeń układu lub ścieżek na płytce, może nastąpić gwałtowne wyrównanie potencjałów, które uszkadza struktury półprzewodnikowe.

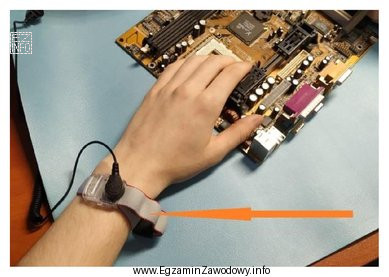

Dlatego stosuje się element wskazany strzałką – w praktyce najczęściej jest to opaska antystatyczna ESD (na nadgarstek) połączona przewodem z punktem uziemienia stanowiska. Jej zadaniem jest odprowadzanie ładunku elektrostatycznego z ciała serwisanta i utrzymywanie jego potencjału na poziomie potencjału odniesienia stanowiska (zwykle "masy/ziemi" systemu ESD), co minimalizuje ryzyko przeskoku iskry.
Wyjaśnienie odpowiedzi błędnych:
- "Podłączenia serwisanta do napięcia zasilania układu scalonego" – to nie jest cel opaski ESD. Łączenie człowieka z zasilaniem byłoby niebezpieczne i nie rozwiązuje problemu ESD; opaska jest łączona z punktem uziemienia ESD (zwykle przez element ograniczający prąd), a nie z linią zasilania układu.
- "Blokady przed opuszczeniem stanowiska pracy" – opaska nie pełni funkcji mechanicznej blokady. Ma znaczenie elektryczne: kontroluje potencjał i rozładowuje ładunek, nie "zatrzymuje" pracownika.
- "Wyrównania potencjału na obydwu nadgarstkach serwisanta" – typowa opaska jest zakładana na jeden nadgarstek i łączy ciało z punktem odniesienia stanowiska. Celem nie jest wyrównanie między nadgarstkami, tylko między człowiekiem a stanowiskiem/uziemieniem.
Wskazówka egzaminacyjna: jeśli w pytaniu pojawia się CMOS i element typu opaska/przewód uziemiający, najczęściej sprawdzana jest znajomość ochrony ESD – czyli zapobiegania uszkodzeniom przez rozładowanie ładunku z ciała lub narzędzi.
