Ekran (oplot/folia) w kablu koncentrycznym pełni podwójną rolę: ekranowania przed zakłóceniami oraz – w większości zastosowań RF – jest także częścią toru prądowego (odniesieniem "masy" dla sygnału). Sposób jego uziemienia wpływa więc zarówno na bezpieczeństwo i kompatybilność elektromagnetyczną (EMC), jak i na poziom zakłóceń w torze.
Najczęściej stosuje się zasadę uziemienia w jednym punkcie (tzw. uziemienie jednostronne ekranu) w miejscu, w którym instalator ma najlepszą kontrolę nad potencjałem odniesienia i połączeniami masy urządzeń. Celem jest uniknięcie pętli mas. Jeśli ekran zostanie połączony z uziemieniem w więcej niż jednym oddalonym od siebie punkcie, mogą pojawić się prądy wyrównawcze płynące po oplocie (np. od różnic potencjałów między punktami uziemienia). Takie prądy potrafią wprowadzać zakłócenia do toru w.cz., objawiające się pogorszeniem odbioru, wzrostem szumów lub niestabilnością pracy urządzenia.

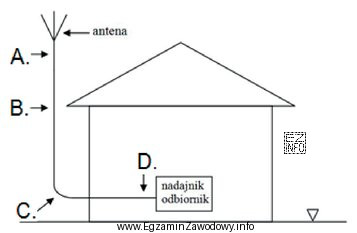

Dlatego odpowiedź wskazująca pojedynczy, właściwy punkt uziemienia ekranu jest poprawna. Odpowiedzi sugerujące uziemianie "w dowolnym miejscu", "w kilku miejscach" albo wyłącznie przy antenie mogą być błędne, bo nie uwzględniają ryzyka pętli mas i prądów błądzących. Z kolei pozostawienie ekranu bez odniesienia (brak uziemienia tam, gdzie jest ono wymagane w danej konfiguracji) może pogorszyć odporność na zakłócenia i utrudnić działanie ochrony przepięciowej.
Wskazówka egzaminacyjna: gdy pytanie dotyczy ekranu kabla (a nie masztu/anteny), szukaj odpowiedzi mówiącej o jednym, kontrolowanym punkcie uziemienia i o ograniczaniu zakłóceń/pętli mas.
