"Blokada jednoczesnego załączenia K11 i K12" (blokada wzajemna, interlock) oznacza, że w danym momencie może być aktywne tylko jedno z dwóch wyjść. W logice drabinkowej (LAD) realizuje się to najczęściej stykami normalnie zamkniętymi (NC) powiązanymi z "przeciwną" cewką.
Poprawny układ ma dwie cechy:
- W torze cewki K11 znajduje się w szeregu styk NC-K12. Gdy K12 się załączy, ten styk się otworzy i przerwie możliwość załączenia K11.
- W torze cewki K12 znajduje się w szeregu styk NC-K11. Gdy K11 się załączy, analogicznie blokuje K12.
Dodatkowo często stosuje się samopodtrzymanie: styk NO własnego wyjścia (np. NO-K11) w gałęzi równoległej do przycisku startu, aby po puszczeniu przycisku cewka pozostała załączona.

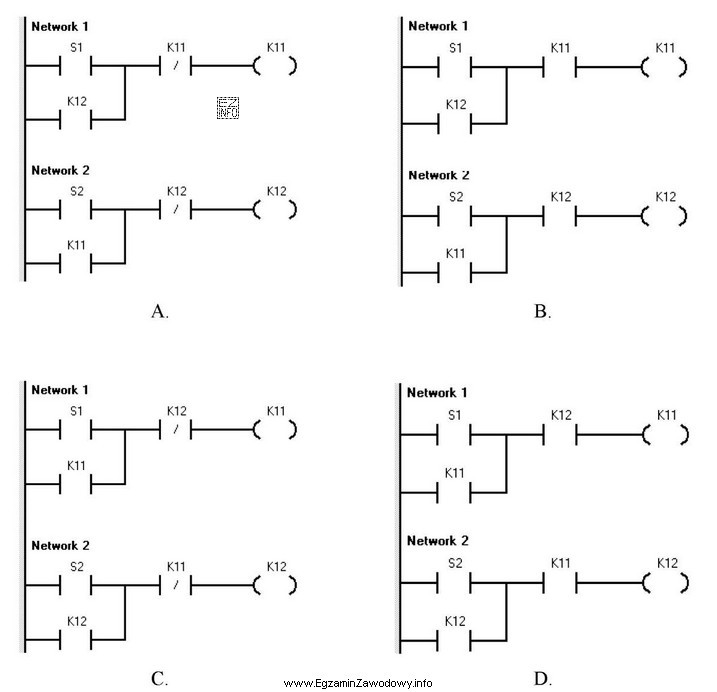

Odpowiedź "C" jest poprawna, bo zawiera dokładnie taki układ: w obwodzie K11 jest NC-K12, a w obwodzie K12 jest NC-K11, a także podtrzymanie na NO własnej cewki.
Pozostałe rozwiązania są błędne typowo w jeden z poniższych sposobów:
- "A" zawiera nieprawidłową logikę, która może prowadzić do niestabilnej pracy (sprzężenie przez niewłaściwie dobrane styki w torze własnej cewki), zamiast jednoznacznej blokady.
- "B" oraz "D" wykorzystują styki NO tam, gdzie do blokady powinny być NC. Taki dobór nie realizuje blokady jednoczesnego załączenia, tylko tworzy uzależnienia startu lub warunki, które nie gwarantują wzajemnego wykluczenia stanów w każdej sytuacji.
W praktyce poprawność blokady sprawdza się testem uruchomieniowym: przy próbie "prawie jednoczesnego" wciśnięcia S1 i S2 ma załączyć się tylko pierwszy zadziałany obwód, a drugi powinien pozostać zablokowany do czasu wyłączenia pierwszego.
