KWALIFIKACJA ELE2 - STYCZEŃ 2025 (test 3)



PYTANIE NR 24.

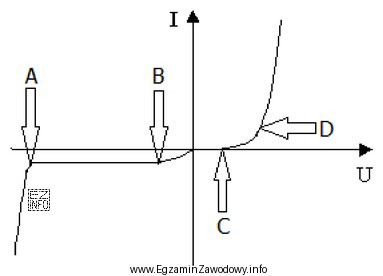

W którym z punktów spośród wskazanych strzałkami na charakterystyce prądowo-napięciowej diody prostowniczej przedstawionej na wykresie odczytywane jest napięcie przebicia?
W którym z punktów spośród wskazanych
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Napięcie przebicia diody prostowniczej jest obserwowane w chwili, gdy dioda zaczyna przewodzić wstecznie. Na charakterystyce prądowo-napięciowej diody punkt, w którym dochodzi do znacznego wzrostu prądu przy ujemnym napięciu, wskazuje napięcie przebicia. Na wykresie strzałka oznaczona jako A znajduje się przed drastycznym spadkiem w lewym dolnym kwartale, wskazując moment przebicia. Punkt B, C oraz D nie wskazują tej charakterystyki, dlatego poprawną odpowiedzią jest punkt A.
