W schematach jednokreskowych instalacji elektrycznych jedna linia przedstawia w uproszczeniu cały odcinek okablowania. Aby doprecyzować, jakie żyły występują w danym odcinku, stosuje się umowne oznaczenia graficzne. W tym zadaniu istotne jest rozróżnienie dwóch wariantów symbolu przewodu:
- symbol z czarną kropką – w odcinku prowadzony jest przewód neutralny N (czyli w praktyce mamy co najmniej L+N),
- symbol bez kropki – w odcinku prowadzony jest tylko przewód fazowy L.

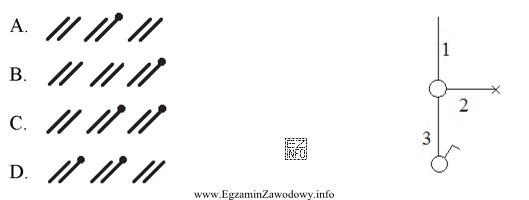

Następnie trzeba przeanalizować funkcję odcinków 1–3 w pokazanym fragmencie obwodu oświetleniowego:
- Odcinek zasilający doprowadza energię do puszki rozgałęźnej. Dla typowego zasilania obwodu oświetleniowego potrzebne są L i N, więc wybiera się symbol z kropką.
- Odcinek do wypustu oświetleniowego (lampy) musi dostarczyć zasilanie do odbiornika. Odbiornik wymaga toru fazowego i neutralnego, więc również wybiera się symbol z kropką.
- Odcinek do łącznika jednobiegunowego pełni funkcję sterowania – łącznik jednobiegunowy rozłącza wyłącznie przewód fazowy. Nie prowadzi się do niego przewodu neutralnego N, dlatego właściwy jest symbol bez kropki.
Wariant poprawny to ten, który zachowuje kolejność: (1) z kropką, (2) z kropką, (3) bez kropki.
Dlaczego pozostałe warianty są niepoprawne? Zawierają co najmniej jeden z typowych błędów: dodanie N do przewodu idącego do łącznika (co nie wynika z działania łącznika jednobiegunowego) albo pominięcie N w odcinku zasilania lub do lampy (co koliduje z wymaganiem zasilenia odbiornika w obwodzie jednofazowym).
