KWALIFIKACJA INF1 - CZERWIEC 2015



PYTANIE NR 13.

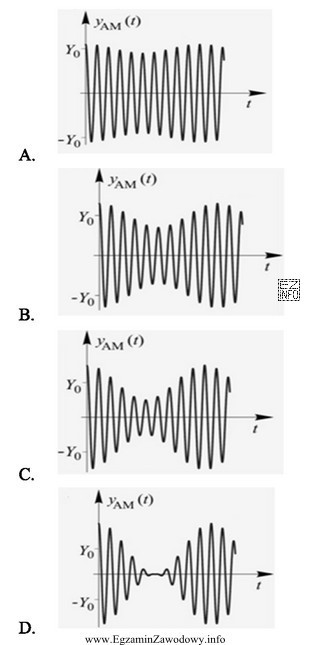

W modulatorze amplitudy w taki sposób dobrano amplitudę przebiegu modulującego, że na jego wyjściu uzyskano pełną modulację. Do wyjścia modulatora podłączono oscyloskop pracujący w trybie Y - T (włączona podstawa czasu). Przebieg modulujący jest w fazie z falą nośną w.cz. Który z obrazów jest wyświetlany na oscyloskopie?
W modulatorze amplitudy w taki sposób dobrano amplitudę przebiegu
A.
B.
C.
D.
