Aby ocenić, czy zachowano dopuszczalną odchyłkę szerokości otworów okiennych, trzeba porównać wymiar projektowany z wymiarem zmierzonym i odnieść wynik do dopuszczalnych tolerancji z tabeli.
Krok 1. Oblicz odchyłki (pomiar minus projekt):
- otwór I: 894 mm − 900 mm = −6 mm
- otwór II: 898 mm − 900 mm = −2 mm
- otwór III: 902 mm − 900 mm = +2 mm
- otwór IV: 906 mm − 900 mm = +6 mm

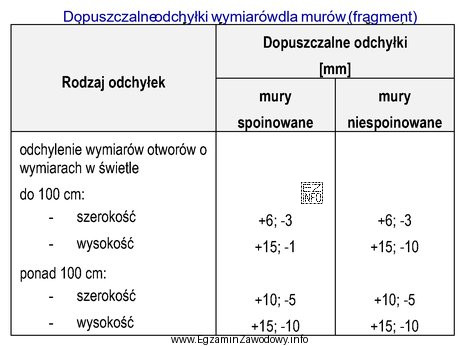

Krok 2. Porównaj z tolerancją przewidzianą w tabeli dla ściany murowanej spoinowanej oraz dla wymiaru w świetle otworu. Tabela określa, jaki zakres odchyłek (na minus i/lub na plus) jest akceptowalny przy odbiorze.
Zgodnie z danymi tabelarycznymi, odchyłki dla otworów II i III mieszczą się w dopuszczalnym zakresie, a otwór IV również nie przekracza granicy dopuszczalności wskazanej w tabeli. Natomiast odchyłka −6 mm dla otworu I jest poza dopuszczalnym zakresem, więc wymiar nie został zachowany.
Dlaczego pozostałe odpowiedzi są błędne?
- Odpowiedź wskazująca "otwór nr II" jest błędna, bo odchyłka wynosi tylko −2 mm, czyli jest bliższa projektowi i mieści się w tolerancji z tabeli.
- Odpowiedź wskazująca "otwór nr III" jest błędna, bo odchyłka +2 mm jest niewielka i akceptowalna według tabeli.
- Odpowiedź wskazująca "otwór nr IV" jest błędna, bo mimo że +6 mm jest odchyłką większą, to kryterium oceny wynika z tabeli (nie z samej intuicji), a w tym zestawie danych to nie ta wartość została uznana za niedopuszczalną.
Wskazówka egzaminacyjna: zawsze licz odchyłki od projektu i dopiero potem porównuj z tabelą. Nie zakładaj, że "największy pomiar" albo "największa różnica" musi automatycznie oznaczać błąd — decyduje limit dopuszczalny z dokumentu odniesienia.
