KWALIFIKACJA ELE2 - CZERWIEC 2015 (test 2)



PYTANIE NR 30.
W obwodzie odbiorczym zastosowano wyłącznik typu CLS6 o prądzie znamionowym 13 A i charakterystyce B. Jaki najmniejszy prąd znamionowy powinna mieć wkładka bezpiecznikowa typu gL/gG w zabezpieczeniu poprzedzającym wyłącznik, jeżeli prąd zwarcia jest nie większy niż 1 kA?
W obwodzie odbiorczym zastosowano wyłącznik typu CLS6 o prą
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:

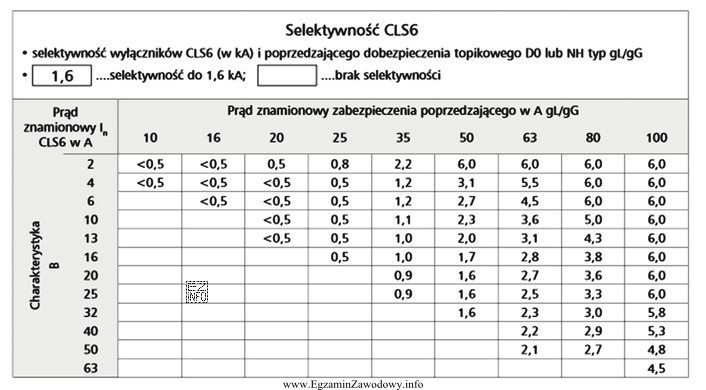

Zgodnie z tabelą selektywności wyłączników CLS6, dla wyłącznika o prądzie znamionowym 13 A i charakterystyce B, przy prądzie zwarcia nie większym niż 1 kA, najmniejszy prąd znamionowy wkładki bezpiecznikowej typu gL/gG, który zapewnia selektywność z wyłącznikiem, to 35 A. Oznacza to, że wkładka bezpiecznikowa o takim prądzie znamionowym pozwoli na zachowanie selektywności zabezpieczeń, czyli na to, że w przypadku zwarcia zadziała tylko zabezpieczenie bezpośrednio przed nim, nie wyłączając całego obwodu.
