KWALIFIKACJA OGR3 + OGR4 - CZERWIEC 2010



PYTANIE NR 41.

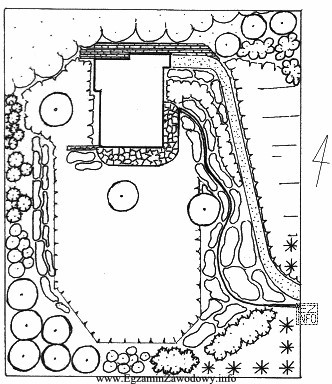

W oparciu o poniższy projekt zagospodarowania terenu, wskaż liczbę drzew liściastych zamieszczonych od południowej strony budynku.
Ilustracja przedstawia projekt zagospodarowania terenu, który może być używany w kontekście egzaminu zawodowego dla technika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby wskazać poprawną odpowiedź, należy na projekcie zidentyfikować stronę południową budynku (na podstawie orientacji rysunku) oraz symbol drzewa liściastego zgodnie z legendą. Następnie trzeba policzyć wszystkie drzewa liściaste zlokalizowane po południowej stronie budynku. Zliczenie elementów daje wynik: 8 szt.

Pełne wyjaśnienie:

To zadanie sprawdza umiejętność czytania projektu zagospodarowania terenu oraz poprawnego zliczania elementów roślinnych na rysunku. Nie chodzi o pamięciowe wartości, tylko o prawidłową interpretację dokumentacji.

Jak dojść do wyniku?

  • Ustal orientację rysunku (np. strzałka północy lub inne oznaczenie kierunków). Dopiero potem wyznacz, gdzie na planie znajduje się południowa strona budynku. Częsty błąd to utożsamienie "dołu kartki" z południem.
  • Rozpoznaj drzewa liściaste – na PZT zwykle są one oznaczone konkretnym symbolem graficznym i opisane w legendzie lub zestawieniu roślin. Nie należy zliczać wszystkich drzew, jeśli na rysunku występują także drzewa iglaste lub inne formy zieleni.
  • Zlicz symbole drzew liściastych znajdujące się po południowej stronie budynku. Warto liczyć metodycznie (np. od lewej do prawej) i zaznaczać już policzone symbole, aby uniknąć pominięć i podwójnego zliczenia.

Po wykonaniu tych kroków otrzymuje się liczbę 8 szt., czyli tyle drzew liściastych umieszczono po południowej stronie budynku.

Dlaczego pozostałe odpowiedzi są błędne?

  • Warianty "1 szt.", "3 szt." i "4 szt." zwykle wynikają z jednego z trzech problemów: policzenia tylko części drzew (np. z jednej strony wejścia), pomylenia kierunków świata albo policzenia innej grupy roślin (np. wszystkich drzew lub krzewów) zamiast wyłącznie drzew liściastych.

Wskazówka egzaminacyjna: zawsze najpierw znajdź oznaczenie kierunku północy i legendę, a dopiero potem licz. To minimalizuje ryzyko błędu wynikającego z intuicyjnego "czytania mapy" bez sprawdzenia oznaczeń.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jak rozpoznać południową stronę budynku na projekcie zagospodarowania terenu?
Najpierw znajdź na rysunku oznaczenie kierunków świata (najczęściej strzałkę północy). Dopiero na tej podstawie wyznacz, gdzie wypada południe względem budynku. Nie zakładaj, że "dół kartki" to południe, bo rysunek może być obrócony.
Co oznacza, że drzewo jest liściaste na planie PZT?
Na PZT "drzewo liściaste" jest zwykle oznaczone innym symbolem niż drzewo iglaste i opisane w legendzie lub zestawieniu roślin. "Liściaste" to grupa gatunków z liśćmi (często sezonowo opadającymi), a nie krzewy czy byliny.
Jak poprawnie liczyć drzewa na planie, żeby się nie pomylić?
Licz metodycznie: wybierz kierunek (np. od lewej do prawej) i zaznaczaj sobie już policzone symbole (np. ołówkiem na brudnopisie). Najpierw wyodrębnij tylko drzewa liściaste, a dopiero potem zlicz te, które leżą po wskazanej stronie budynku.
Dlaczego nie wolno liczyć drzew bez sprawdzenia legendy projektu?
Bez legendy łatwo pomylić symbole: drzewa liściaste, iglaste, krzewy, a nawet elementy małej architektury mogą wyglądać podobnie. Legenda mówi, co dokładnie oznacza dany znak. Pominięcie legendy to częsta przyczyna zaniżenia lub zawyżenia wyniku.
Czy strona południowa to zawsze ta, gdzie jest więcej słońca na rysunku?
Nie. "Południowa strona" to kierunek geograficzny wyznaczony przez orientację rysunku (strzałka północy). Nasłonecznienie w terenie bywa skojarzeniem pomocnym, ale na egzaminie liczy się to, co wynika z projektu i oznaczeń, nie intuicja.
Jakie są najczęstsze błędy w zadaniach z liczenia nasadzeń na projekcie?
Najczęściej: mylenie stron świata, liczenie wszystkich drzew zamiast tylko liściastych, pomijanie pojedynczych symboli przy krawędzi budynku oraz podwójne zliczenie tych samych drzew. Pomaga wolniejsze liczenie i kontrola wyniku po raz drugi.
Jak odróżnić drzewa od krzewów na rysunku zagospodarowania terenu?
Najpewniejsza jest legenda. Typowo drzewa mają symbol pojedynczego okręgu/korony, a krzewy mogą być rysowane jako skupiska mniejszych form lub inne wypełnienia. Jednak konwencje bywają różne, dlatego bez legendy nie ma gwarancji poprawnej klasyfikacji.
Kiedy w praktyce zawodowej technik architektury krajobrazu liczy drzewa z projektu?
Gdy przygotowuje zestawienie materiału roślinnego, planuje zakupy w szkółce, wycenia roboty (kosztorys) lub kontroluje zgodność wykonania z dokumentacją. Takie liczenie jest też potrzebne przy koordynacji robót i zamawianiu odpowiedniej liczby roślin.
Czy na egzaminie trzeba znać gatunki drzew, żeby rozwiązać takie pytanie?
Zwykle nie trzeba rozpoznawać gatunków po wyglądzie, tylko poprawnie odczytać symbole i opisy z projektu. Jeśli projekt zawiera zestawienie roślin, rozróżnienie "liściaste/iglaste" wynika z oznaczeń. Gatunki są ważniejsze w pytaniach o dobór roślin.
Jak sprawdzić swój wynik w zadaniu z liczenia drzew po jednej stronie budynku?
Po pierwszym zliczeniu policz ponownie inną metodą, np. dzieląc obszar na sektory (przy elewacji, przy ciągach pieszych, przy granicy działki) i sumując. Jeśli wyniki się różnią, wróć do legendy i sprawdź, czy na pewno liczysz wyłącznie drzewa liściaste.
info

Statystycznie 61% uczniów zna prawidłową odpowiedź. średnie

Według specjalistów z branży: "Aby wskazać poprawną odpowiedź, należy na projekcie zidentyfikować stronę południową budynku (na podstawie orientacji rysunku) oraz symbol drzewa liściastego zgodnie z legendą."

Materiały:

  • Podręczniki i skrypty do kwalifikacji OGR.3 z zakresu czytania dokumentacji projektowej
  • Materiały dydaktyczne o symbolice roślin na rysunkach PZT (legendy, zestawienia)
  • Zestawy przykładowych projektów PZT do ćwiczeń z odczytu (orientacja, liczenie elementów)
