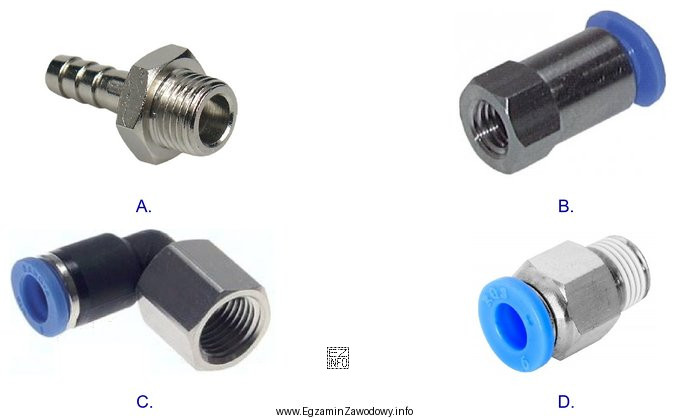

Zadanie wymaga dobrania elementu zamiennego do zaworu rozdzielającego 5/2, w którym uszkodzone zostało wtykowe przyłącze proste z gwintem zewnętrznym. Kluczowe są tu trzy cechy jednocześnie:
- wtykowe (push-in) – przewód pneumatyczny wciska się w gniazdo, a jego zwolnienie następuje po dociśnięciu pierścienia (często w kolorze niebieskim lub czarnym),
- proste – oś wejścia przewodu jest w linii z osią korpusu złączki (brak kolanka 90°),
- gwint zewnętrzny – zewnętrzne zwoje gwintu są widoczne na trzpieniu, który wkręca się w nagwintowany otwór zaworu.
Odpowiedź D odpowiada tej definicji: jest to prosta złączka push-in z pierścieniem zwalniającym oraz gwintem zewnętrznym (dodatkowo widoczne bywa fabryczne uszczelnienie na gwincie). Taki element wkręca się w korpus zaworu, a następnie wciska przewód do oporu aż do zatrzaśnięcia.
Dlaczego pozostałe odpowiedzi są nieprawidłowe:
- A – jest końcówką choinkową (barb) do nasunięcia węża i zaciśnięcia (np. opaską). To inny sposób łączenia niż push-in, więc nie spełnia warunku "wtykowe".
- B – jest co prawda złączką wtykową prostą, ale ma gwint wewnętrzny, czyli nie wkręci się jej jak gwintu zewnętrznego w korpus zaworu w typowy sposób dla tego przyłącza.
- C – jest złączką wtykową, lecz kątową i dodatkowo z gwintem wewnętrznym; nie spełnia warunku "proste" (i nie spełnia też "gwint zewnętrzny").
W praktyce serwisowej pomyłka typu push-in vs choinkowa albo gwintu zewnętrznego vs wewnętrznego prowadzi do nieszczelności, problemów z montażem lub konieczności przeróbki instalacji. Dlatego zawsze należy porównać typ złączki, kształt oraz rodzaj gwintu.
