W obmiarze okładzin z płytek ceramicznych na ściankach działowych najważniejsze jest poprawne zidentyfikowanie, jakie płaszczyzny mają zostać obłożone oraz na jaką wysokość. W tym zadaniu okładzina ma sięgać 1,5 m, a dodatkowo trzeba uwzględnić boczne płaszczyzny ścianek wynikające z ich grubości 12 cm.

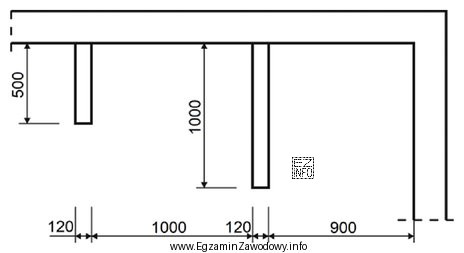

Krok 1: Odczyt długości z rzutu i konwersja jednostek.
Wymiary na rysunku są w milimetrach, więc przed liczeniem pól należy zamienić je na metry (np. 1200 mm = 1,2 m). Następnie na podstawie rzutu sumuje się długości wszystkich fragmentów ścianek, które będą okładane.
Krok 2: Powierzchnie "główne" ścianek.
Każdy fragment ścianki daje powierzchnię prostokąta: długość × 1,5 m. Jeśli okładzinę wykonuje się po obu stronach ścianki, w obmiarze uwzględnia się odpowiednio dwie płaszczyzny (co wynika z treści i rysunku). W praktyce najczęstszy błąd to policzenie tylko jednej strony, mimo że projekt może przewidywać dwie.
Krok 3: Powierzchnie boczne (grubość 12 cm).
Boki ścianki to również prostokąty o wymiarach: 0,12 m × 1,5 m. Takich boków jest tyle, ile "krawędzi" ścianek jest odsłoniętych i przewidzianych do obłożenia (np. przy zakończeniach ścianek, przy otworach lub przy uskokach). Dodanie tych pól jest kluczowe, bo nawet niewielka szerokość 0,12 m przy wielu bokach daje zauważalną powierzchnię.
Dlaczego pozostałe odpowiedzi bywają wybierane błędnie?
- Wyniki zaniżone zwykle wynikają z pominięcia boków ścianek albo pominięcia części odcinków z rzutu.
- Inny częsty powód to błąd jednostek: liczenie w mm bez przeliczenia na m, albo przeliczenie tylko części wymiarów.
- Wynik zawyżony może wynikać z podwójnego policzenia tych samych fragmentów lub przyjęcia, że wszystkie boki są okładane, mimo że z rzutu wynika mniejsza liczba boków do obłożenia.
Na egzaminie warto stosować kontrolę: po zsumowaniu długości sprawdź, czy wynik jest "realistyczny" dla danej geometrii, a potem osobno dopisz powierzchnie boczne jako dodatkowy składnik obmiaru. Taka struktura obliczeń ogranicza ryzyko pomyłki.
