KWALIFIKACJA ELM6 - STYCZEŃ 2025

PYTANIE NR 32.
W programie sterowania kierunkiem obrotów silnika należy wprowadzić zabezpieczenie przed jednoczesnym załączeniem dwóch wyjść. Korzystając z informacji zawartych w liście przyporządkowania, wskaż program który realizuje tę funkcję

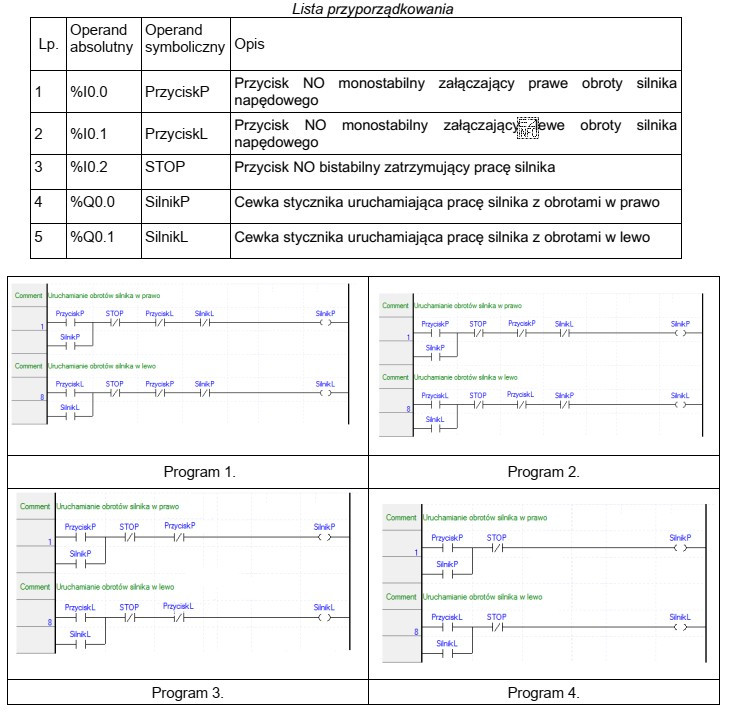

Ilustracja przedstawia listę przyporządkowania oraz cztery programy sterowania kierunkiem obrotów silnika, które są częścią
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Blokada wzajemna w sterowaniu nawrotnym wymaga, aby załączenie jednego kierunku uniemożliwiało załączenie drugiego. Realizuje się to przez wstawienie styku NC cewki przeciwnej w obwodzie sterowania danej cewki wyjściowej. Tę logikę spełnia "Program 1", pozostałe nie zapewniają poprawnej blokady lub mają błąd działania.

Pełne wyjaśnienie:

W układzie nawrotnym silnika (prawo/lewo) kluczowe jest zabezpieczenie przed jednoczesnym załączeniem dwóch wyjść sterujących przeciwnymi kierunkami. Równoczesne wysterowanie obu kierunków może prowadzić do bardzo niebezpiecznych stanów w torze mocy (w praktyce m.in. do zwarć i uszkodzeń elementów wykonawczych), dlatego stosuje się blokadę wzajemną (interlocking).

Poprawna blokada programowa w LAD polega na tym, że w szczeblu sterującym wyjściem "prawo" znajduje się warunek uniemożliwiający pracę, gdy aktywne jest wyjście "lewo" — typowo jako styk normalnie zamknięty (NC) od cewki/wyjścia przeciwnego. Analogicznie w szczeblu "lewo" umieszcza się styk NC od wyjścia "prawo". Dzięki temu nawet jeśli operator naciśnie oba przyciski jednocześnie albo pojawi się niepożądany sygnał, logika nie dopuści do jednoczesnego stanu 1 na obu wyjściach.

"Program 1" zawiera właśnie taką strukturę: w gałęzi sterującej jednym kierunkiem widoczny jest styk NC od wyjścia kierunku przeciwnego (oraz dodatkowo blokada przyciskowa). To spełnia wymaganie z treści zadania: zabezpieczenie przed jednoczesnym załączeniem dwóch wyjść.

Pozostałe propozycje są niepoprawne z typowych powodów:

  • Wariant z błędną logiką przycisku (np. zestawienie w jednym torze styku NO i NC tego samego sygnału startu) może powodować, że układ nie uruchamia się poprawnie albo działa nieprzewidywalnie — nie jest to pewne, poprawne rozwiązanie interlockingu.
  • Wariant bez styków NC od cewek/wyjść przeciwnych nie zapewnia blokady wyjść: przy sprzyjających warunkach oba wyjścia mogą być załączone (np. przy równoczesnym starcie).
  • Wariant oparty wyłącznie na podtrzymaniu (samopodtrzymaniu) poprawia "trzymanie" stanu po starcie, ale sam w sobie nie tworzy blokady wzajemnej pomiędzy kierunkami.

W praktyce przemysłowej często łączy się blokadę programową z blokadą sprzętową (elektryczną i/lub mechaniczną styczników), aby zwiększyć bezpieczeństwo i odporność na uszkodzenia.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Blokada wzajemna to zabezpieczenie logiczne, które nie dopuszcza do jednoczesnego załączenia dwóch przeciwstawnych komend, np. "prawo" i "lewo". W PLC robi się to tak, aby aktywne wyjście jednego kierunku blokowało uruchomienie drugiego, najczęściej przez użycie styku NC od cewki/wyjścia przeciwnego.
W układzie nawrotnym jednoczesne wysterowanie obu kierunków może spowodować niebezpieczny stan w torze mocy (m.in. ryzyko zwarć i przeciążeń), co prowadzi do uszkodzeń styczników, zabezpieczeń i samego silnika. Dlatego stosuje się blokadę wzajemną programową i często dodatkowo mechaniczną w aparaturze.
Najprościej dodać do szczebla sterującego kierunkiem "prawo" styk NC od wyjścia/kontaktu kierunku "lewo", a do szczebla "lewo" styk NC od wyjścia "prawo". Wtedy gdy jedno wyjście jest aktywne, drugie nie może się załączyć nawet przy błędnym lub równoczesnym starcie.
Sama blokada przyciskowa (np. użycie NC przycisku przeciwnego) bywa niewystarczająca, bo nie zawsze chroni przed sytuacjami awaryjnymi (równoczesne naciśnięcie, sklejony styk, błąd logiki). Blokada cewkowa/wyjściowa (NC od przeciwnego wyjścia) bezpośrednio zapobiega jednoczesnej aktywacji wyjść PLC.
W LAD styk NO przewodzi (jest "spełniony"), gdy powiązany bit ma stan 1, a styk NC przewodzi, gdy bit ma stan 0. Na rysunkach często rozróżnia się je symboliką (dla NC jest oznaczenie negacji). Na egzaminie warto zawsze sprawdzić, czy blokada jest zrobiona jako NC od sygnału, który ma uniemożliwić załączenie.
Taki styk realizuje właściwy interlocking: jeśli wyjście "lewo" jest aktywne, to NC "lewo" w torze "prawo" się rozłącza i blokuje załączenie "prawo". Działa to symetrycznie w drugą stronę. To jedna z najczęściej wymaganych zasad bezpieczeństwa w logice nawrotnej silników.
Typowe błędy to: użycie tylko blokady przyciskowej bez blokady wyjść, pomylenie NO/NC, wstawienie w jednym torze jednocześnie NO i NC tego samego przycisku (logika się "gryzie"), oraz brak symetrii (blokada działa tylko w jedną stronę). Warto zawsze sprawdzić oba szczeble "prawo" i "lewo".
Nie. Samopodtrzymanie służy do utrzymania załączenia po puszczeniu przycisku startu (podtrzymanie stanu wyjścia). Blokada wzajemna to osobna funkcja: ma uniemożliwić równoczesne załączenie kierunku przeciwnego. Układ może mieć samopodtrzymanie i nadal nie mieć poprawnego interlockingu.
Lista przyporządkowania mówi, które adresy PLC odpowiadają fizycznym sygnałom, np. przyciski START/STOP na wejściach oraz cewki/styczniki na wyjściach. Najpierw identyfikujesz, które bity to kierunki (wyjścia), a potem sprawdzasz w LAD, czy wyjście jednego kierunku blokuje drugie poprzez styk NC od przeciwnego wyjścia.
Ćwicz na krótkich przykładach: start/stop, samopodtrzymanie, nawrotny silnik, blokada wzajemna wyjść. Ucz się rozpoznawać NC od przeciwnej cewki jako warunek interlockingu. Na egzaminie zawsze wykonaj kontrolę: czy przy załączonym "prawo" da się uruchomić "lewo" (i odwrotnie) tylko na podstawie logiki?
