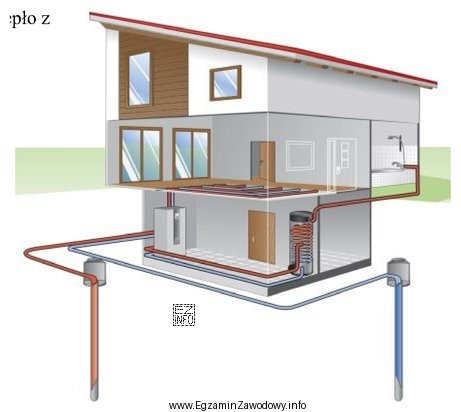

Pytanie sprawdza rozpoznanie dolnego źródła ciepła pompy ciepła na podstawie przedstawionej instalacji. Dolne źródło to medium, z którego pompa ciepła odbiera energię (ciepło) i przekazuje ją dalej do instalacji ogrzewczej (górnego źródła).
Odpowiedź "wody gruntowej" jest właściwa wtedy, gdy schemat przedstawia układ woda–woda, czyli pobór energii z wód podziemnych. W praktyce rozpoznaje się to po elementach typowych dla obiegu wody gruntowej, np. ujęciu (studnia czerpna) oraz odprowadzeniu wody (studnia zrzutowa/chłonna) albo innym sposobie powrotu wody po schłodzeniu.
Pozostałe odpowiedzi opisują inne, popularne dolne źródła:
- "sondy pionowej" – ciepło pobierane jest z gruntu poprzez pionowe odwierty z rurami (zwykle obieg solanki). To nie jest pobór z wody gruntowej jako medium roboczego.
- "kolektora gruntowego" – ciepło pobierane jest z gruntu przez poziomo ułożone rury (również najczęściej obieg solanki). To rozwiązanie różni się konstrukcyjnie i eksploatacyjnie od układu woda–woda.
- "powietrza zewnętrznego" – dotyczy pomp powietrznych (powietrze–woda). W takiej instalacji kluczowym elementem jest jednostka zewnętrzna/wymiennik powietrzny, a nie obieg studzienny ani wymiennik gruntowy.
Wskazówka egzaminacyjna: gdy w odpowiedziach pojawiają się różne dolne źródła, zawsze szukaj na rysunku elementów charakterystycznych (studnie dla woda–woda, odwierty dla sond, rozległe ułożenie w gruncie dla kolektora, jednostka zewnętrzna dla powietrznej).
