W komputerach PC płyta główna jest zasilana z zasilacza PSU przez główne złącze zasilania zgodne ze standardem ATX. Takie gniazdo jest zwykle prostokątne i ma dwa rzędy styków (typowo 20 lub 24 piny), a jego położenie na płycie często wypada przy krawędzi laminatu, aby ułatwić prowadzenie wiązki przewodów.

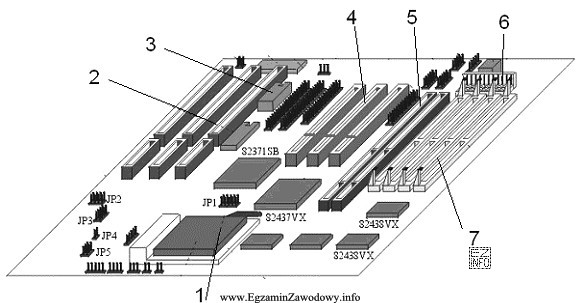

Na przedstawionym schemacie element oznaczony numerem 6 ma właśnie te cechy: prostokątny kształt, wyraźny układ otworów/pinów w dwóch rzędach oraz umiejscowienie przy krawędzi płyty. Dlatego numer 6 odpowiada złączu, do którego należy podłączyć zasilanie.
Pozostałe odpowiedzi są niepoprawne, bo odnoszą się do innych typów złączy lub slotów:
- 3 – to podłużne złącze w pobliżu RAM, które nie ma charakterystycznego układu 2 rzędów pinów jak główne zasilanie ATX.
- 5 – wskazuje gniazdo/slot karty rozszerzeń; sloty są długie, wąskie i mają inną geometrię styków niż złącze zasilania.
- 7 – to długie sloty rozszerzeń (np. starszego typu); również nie są to gniazda zasilania płyty.
W praktyce serwisowej rozpoznanie głównego złącza zasilania jest kluczowe: brak podłączenia powoduje brak startu, a pomyłka ze slotem rozszerzeń może prowadzić do uszkodzeń. Pomaga zapamiętać: zasilanie płyty = prostokątne gniazdo 2×N przy krawędzi.
