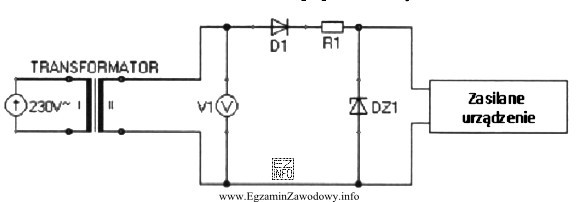

Woltomierz pokazujący 0 V w układach zasilania jest sygnałem, że w danym węźle nie ma dostępnego napięcia (nie jest ono wytwarzane albo nie dociera do punktu pomiaru). W klasycznym układzie, w którym występuje transformator, a dalej elementy prostowania i stabilizacji, logika diagnostyczna jest zwykle kaskadowa: najpierw musi pojawić się napięcie na wyjściu transformatora, dopiero potem może zostać wyprostowane przez diodę prostowniczą i ewentualnie "ustawione" przez stabilizator z diodą Zenera oraz rezystorem.
Odpowiedź "transformatora." jest poprawna, ponieważ uszkodzenie transformatora (np. przerwa uzwojenia, uszkodzenie termika, brak zasilania uzwojenia pierwotnego) skutkuje tym, że na uzwojeniu wtórnym nie ma napięcia. Jeżeli napięcie nie powstaje na tym etapie, to w kolejnych blokach układu (prostownik, filtr, stabilizacja) również nie będzie czego "przerabiać", więc pomiar może dać 0 V.
- "diody Zenera." – typowo odpowiada za stabilizację/ograniczanie napięcia. Jej uszkodzenie częściej powoduje złą wartość napięcia (za wysoką/za niską) lub przeciążenie, a nie absolutny brak napięcia w całym układzie, o ile część zasilająca działa.
- "rezystora." – w takich układach bywa elementem ograniczającym prąd lub dzielnikiem polaryzacji. Uszkodzenie rezystora może zmienić warunki pracy stabilizacji albo odciąć prąd w gałęzi, ale nie zawsze oznacza całkowity brak napięcia w punkcie pomiaru; zależy to od miejsca włączenia rezystora.
- "diody prostowniczej." – jej uszkodzenie może skutkować brakiem napięcia wyprostowanego (gdy jest przerwa) albo spadkiem napięcia/przeciążeniem (gdy jest zwarcie). Jednak jeśli woltomierz jest podłączony w miejscu, gdzie w pierwszej kolejności powinno być widoczne napięcie z transformatora, to bardziej pierwotną przyczyną 0 V jest brak napięcia wtórnego, czyli usterka transformatora.
Wskazówka egzaminacyjna: gdy widzisz 0 V, myśl "czy w ogóle istnieje źródło napięcia dla tego punktu?". Najpierw weryfikuje się elementy dostarczające energię (zasilanie/transformator), a dopiero potem elementy kształtujące (prostownik, stabilizacja, obciążenie).
