W przedstawionym na schemacie blokowym łączu abonenckim transmisji cyfrowej filtry adaptacyjne i rozgałęźniki spełniają zadanie kasowania (kompensacji)

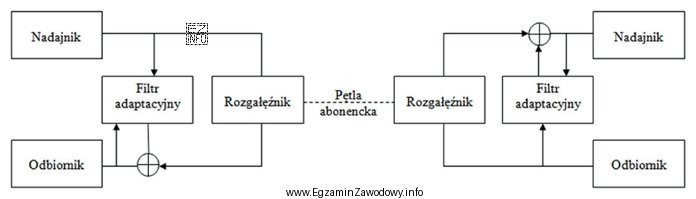

Ilustracja przedstawia schemat blokowy łącza abonenckiego transmisji cyfrowej, który jest związany z kwalifikacją zawodową
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Filtry adaptacyjne wraz z rozgałęźnikiem/hybrydą w cyfrowym łączu abonenckim służą do estymacji sygnału "własnego" przenikającego do toru odbiorczego i jego odjęcia.
Takie działanie to kasowanie (kompensacja) echa, a nie ogólna redukcja szumów czy przesłuchów między parami.

Pełne wyjaśnienie:

W cyfrowym łączu abonenckim (typowo na parze miedzianej) często zachodzi sytuacja, że nadajnik i odbiornik pracują jednocześnie w tym samym medium. W praktyce część sygnału nadawanego może przedostawać się do toru odbiorczego tej samej strony (np. na skutek niedoskonałości rozdzielenia kierunków transmisji i niedopasowań impedancyjnych). Ta niepożądana składowa jest deterministycznie związana z sygnałem nadawanym, dlatego może być modelowana i odejmowana – to właśnie kompensacja echa.

Dlaczego poprawne jest "echa"?
Filtr adaptacyjny potrafi uczyć się charakterystyki toru, którym "przecieka" sygnał własny do odbiornika, a następnie wytworzyć jego przybliżenie i odjąć je od sygnału odbieranego. Rozgałęźnik/hybryda (element separujący tory nadawczy i odbiorczy) jest kluczowy w organizacji pracy 2-przewodowej/4-przewodowej, ale z racji niedoskonałości nie eliminuje w pełni przeniku – stąd potrzeba adaptacyjnego kasowania echa.

Dlaczego pozostałe odpowiedzi są błędne?

  • "szumów" – szum jest zjawiskiem w dużej mierze losowym (termicznym, impulsowym, radiowym). Można go ograniczać filtracją lub kodowaniem, ale klasyczne "echo cancellation" nie jest ogólną metodą usuwania szumu; działa głównie na składową skorelowaną z własnym nadawaniem.
  • "przedników zbliżnych" – w praktyce telekomunikacyjnej mówi się o przesłuchach (np. zbliżnym i zdalnym). Przesłuch dotyczy zakłóceń pochodzących od innych par/torów, a nie od własnego nadajnika w tym samym urządzeniu. Mechanizmy ograniczania przesłuchu są inne niż kompensacja echa.
  • "przedników wzajemnych" – określenie jest niejednoznaczne terminologicznie; jeśli rozumieć je jako zakłócenia wzajemne między torami, to nadal jest to problem bliższy przesłuchowi/interferencji międzykanałowej, a nie echa własnego. Filtry adaptacyjne mogą być używane w różnych algorytmach, ale w kontekście hybrydy/rozgałęźnika typowe jest właśnie kasowanie echa.

Wskazówka egzaminacyjna: jeżeli w opisie pojawiają się jednocześnie "rozgałęźnik/hybryda" oraz "filtr adaptacyjny", najczęściej chodzi o sytuację, w której trzeba odjąć sygnał nadawany, który przeniknął do odbiornika – czyli echo.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest echo w łączu abonenckim transmisji cyfrowej?
Echo to niepożądana składowa w torze odbiorczym, powstała z "przecieku" własnego sygnału nadawanego (np. przez niedoskonałą separację torów i niedopasowania impedancji). Ponieważ jest powiązana z sygnałem nadawanym, można ją estymować i odjąć, poprawiając jakość odbioru.
Dlaczego w systemach typu DSL stosuje się kasowanie echa?
Kasowanie echa pozwala skuteczniej rozdzielić kierunki transmisji, gdy sygnał nadawany przenika do odbiornika po tej samej parze miedzianej. Bez kompensacji echo może maskować sygnał użyteczny i zwiększać liczbę błędów, co obniża przepływność i stabilność połączenia.
Jaką rolę pełni filtr adaptacyjny w kompensacji echa?
Filtr adaptacyjny uczy się modelu toru, którym sygnał własny dostaje się do wejścia odbiornika. Na podstawie sygnału nadawanego wytwarza przybliżenie echa, a następnie odejmuje je od sygnału odebranego. Adaptacja jest potrzebna, bo parametry toru mogą się zmieniać w czasie.
Co robi rozgałęźnik (hybryda) w łączu 2-przewodowym?
Rozgałęźnik/hybryda ma za zadanie rozdzielać sygnał nadawany i odbierany w torze 2-przewodowym, tworząc funkcjonalny odpowiednik toru 4-przewodowego. W praktyce nie jest idealny, więc część energii sygnału nadawczego przenika do odbiornika jako echo.
Czy kasowanie echa to to samo co redukcja szumów?
Nie. Kasowanie echa usuwa składową skorelowaną z własnym nadawaniem (deterministyczną, przewidywalną). Szum ma zwykle charakter losowy i wymaga innych metod: filtracji pasmowej, ekranowania, poprawy uziemienia, kodowania korekcyjnego lub zwiększenia marginesu SNR.
Jakie są typowe przyczyny powstawania echa w torze miedzianym?
Najczęściej są to niedopasowania impedancyjne, odbicia na złączach/odgałęzieniach, nieidealna praca hybrydy oraz zmiany parametrów linii (temperatura, wilgotność, stan łączeń). Wszystko to zwiększa przenik sygnału nadawanego do toru odbiorczego.
Jak odróżnić echo od przesłuchu w praktyce pomiarowej?
Echo jest powiązane z własnym sygnałem urządzenia (pojawia się nawet bez aktywnych sąsiednich par), a przesłuch pochodzi od innych torów/par w kablu. W diagnostyce patrzy się na korelację zakłócenia z sygnałem nadawanym oraz na zależność od aktywności innych linii.
Kiedy filtry adaptacyjne są szczególnie potrzebne w łączach abonenckich?
Są szczególnie przydatne, gdy parametry toru zmieniają się w czasie lub gdy przenik sygnału własnego nie jest stały. W takich warunkach filtr o stałych współczynnikach szybko traci skuteczność, a filtr adaptacyjny może na bieżąco dopasować model echa i poprawić odbiór.
Dlaczego odpowiedź "szumy" często kusi na egzaminie z teletransmisji?
Bo "szum" jest pojęciem bardzo ogólnym i kojarzy się z każdą degradacją sygnału. W zadaniach o hybrydzie i filtrze adaptacyjnym kluczowe jest jednak to, że zakłócenie wynika z własnego nadawania i da się je przewidzieć oraz odjąć, czyli chodzi o echo.
Jakie są typowe błędy uczniów w pytaniach o echo cancellation?
Najczęstsze błędy to: mylenie echa z przesłuchem między parami, traktowanie filtru adaptacyjnego jako zwykłego filtru "na szum" oraz ignorowanie roli hybrydy/rozgałęźnika w jednoczesnym nadawaniu i odbiorze. Pomaga skojarzenie: "sygnał własny przecieka" → "odejmij go" → echo.
info

Około 36% zdających odpowiada poprawnie na to pytanie. bardzo trudne
