Generator przebiegu prostokątnego (układ astabilny) to układ, który sam z siebie wytwarza okresowe przełączanie stanu logicznego, a na wyjściu otrzymujemy przebieg o dwóch poziomach (0/1) zmieniający się w czasie. W praktyce takie generatory buduje się z elementów zapewniających sprzężenie zwrotne oraz inwersję, aby układ nie "utknął" w jednym stanie.
Bramka NAND jest bramką uniwersalną: z odpowiednim połączeniem wejść można na niej realizować inne funkcje, a także łatwo uzyskać zachowanie inwertujące potrzebne w pętli sprzężenia zwrotnego. Dlatego w typowych schematach generatorów opartych na dwóch bramkach spotyka się właśnie NAND.

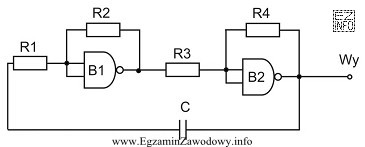

Dlaczego pozostałe odpowiedzi są błędne w tym kontekście (przy założeniu, że na schemacie widać dwie bramki użyte do realizacji generatora)?
- NOR również bywa używana w układach z sprzężeniem zwrotnym, ale jest inną funkcją logiczną i ma inny symbol. Jeśli na schemacie oznaczenia inwersji i kształt bramki odpowiadają NAND, wybór NOR wynika najczęściej z pomylenia symboli.
- AND bez negacji na wyjściu nie odpowiada bramce NAND. Częsty błąd to nieuwzględnienie "kółka" (negacji) na symbolu bramki i sprowadzenie jej do AND.
- OR jest funkcją alternatywy i ma inny symbol niż NAND. W generatorach na bramkach wybór OR bywa "zgadywaniem" bez analizy symbolu i negacji.
Wskazówka egzaminacyjna: przy rozpoznawaniu typu bramki na schemacie zawsze sprawdzaj, czy występuje negacja (małe kółko) na wyjściu lub na wejściach. To zwykle rozstrzyga, czy masz do czynienia z wersją "z negacją" (NAND/NOR) czy bez (AND/OR).
