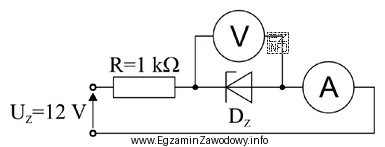

Dioda Zenera jest przeznaczona do pracy w kierunku zaporowym w obszarze przebicia. W typowym układzie pomiarowym stosuje się element ograniczający prąd (najczęściej rezystor szeregowy), aby ustalić bezpieczny prąd testowy i nie uszkodzić diody. Jeśli amperomierz pokazuje prąd rzędu miliamperów (tu 7,3 mA), oznacza to, że dioda jest spolaryzowana zaporowo i przewodzi dzięki zjawisku przebicia.
W tej sytuacji woltomierz podłączony równolegle do diody wskazuje napięcie stabilizacji (napięcie Zenera), które jest cechą konkretnego typu diody. Oznaczenia w nazwie elementu (np. "4V7", "5V6") odnoszą się do nominalnej wartości napięcia stabilizacji. Dlatego odpowiedź "BZX55C4V7, U=4,7 V" jest spójna z ideą pomiaru: przy ustalonym prądzie w obszarze przebicia napięcie na diodzie jest zbliżone do 4,7 V.
Pozostałe odpowiedzi są niepoprawne, ponieważ wskazują inne napięcia stabilizacji: "BZX55C3V9, U=3,9 V" dotyczy diody o niższym napięciu Zenera; "BZX55C5V6, U=5,6 V" i "BZX55C7V5, U=7,5 V" dotyczą diod o wyraźnie wyższych napięciach. W poprawnie zrealizowanym pomiarze woltomierz nie powinien pokazać 3,9 V, 5,6 V ani 7,5 V, jeśli badanym elementem jest wersja 4V7.
Wskazówka egzaminacyjna: w zadaniach z serii BZX55C często kluczowe jest rozpoznanie, że zapis "4V7" oznacza 4,7 V (litera "V" pełni rolę separatora dziesiętnego). To pozwala szybko powiązać typ diody z napięciem odczytywanym na woltomierzu.
