W zadaniu trzeba połączyć obliczenia bilansowe z odczytem z wykresów i wpisaniem właściwych danych do dokumentacji procesu hydrodealkilacji.
1) Obliczenie wydajności
Podane są masy: zużyto 920 kg toluenu i otrzymano 552 kg benzenu. Wydajność masową (wagową) w tym ujęciu liczysz jako:
η = (m produktu / m substratu) · 100%
czyli: η = (552 / 920) · 100% = 60%.

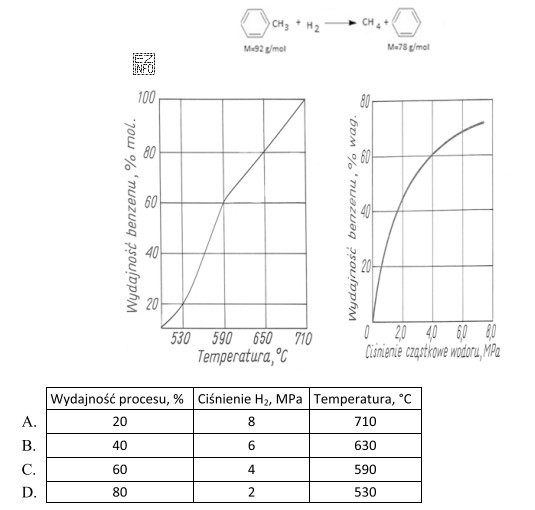

2) Odczyt temperatury z wykresu wydajność–temperatura
Dla wydajności 60% na wykresie zależności od temperatury odczytujesz punkt odpowiadający tej wartości. Z danych na wykresie wynika, że 60% odpowiada temperaturze 590°C.
3) Odczyt ciśnienia z wykresu wydajność–ciśnienie H2
Analogicznie, dla wydajności 60% na wykresie zależności od ciśnienia cząstkowego wodoru odczytujesz wartość 4 MPa.
4) Dopasowanie do tabeli
Poprawny wpis do dokumentacji musi być spójny jednocześnie z:
- obliczoną wydajnością 60%,
- temperaturą 590°C z pierwszego wykresu,
- ciśnieniem H2 4 MPa z drugiego wykresu.
Jedyna odpowiedź spełniająca te trzy warunki to wiersz C.
Dlaczego pozostałe odpowiedzi są błędne?
Pozostałe wiersze tabeli (A, B, D) zawierają inne zestawy temperatur i/lub ciśnień, które nie odpowiadają punktom dla wydajności 60% na wykresach. Typowy błąd polega na dopasowaniu tylko jednego parametru (np. samej temperatury) bez sprawdzenia zgodności ciśnienia albo na pomyleniu rodzaju wydajności odczytywanej z osi.
Wskazówka egzaminacyjna: zawsze sprawdzaj spójność wszystkich wymaganych wielkości (tu: % + MPa + °C), bo zadanie testuje kontrolę parametrów procesu, a nie tylko rachunek.
