KWALIFIKACJA ELE5 - STYCZEŃ 2020 (test 2)



PYTANIE NR 9.

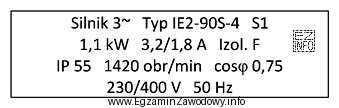

W ramce zamieszczono wybrane parametry silnika trójfazowego. Jakie zakresy cewek prądowych i napięciowych watomierzy należy wybrać, aby w układzie Arona zmierzyć moc pobieraną przez silnik zasilany napięciem 3×400 V, 50 Hz i obciążony znamionowo przy połączeniu w gwiazdę?
W ramce zamieszczono wybrane parametry silnika trójfazowego. Jakie zakresy
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wybór zakresu cewek prądowych i napięciowych watomierza w układzie Arona powinien uwzględniać znamionowe wartości prądu i napięcia silnika trójfazowego. Znamionowy prąd silnika wynosi 1,8 A, więc minimalny zakres cewki prądowej powinien być wyższy, aby uniknąć przeciążenia, stąd wybór 2 A. Napięcie znamionowe silnika to 400 V, co jest napięciem międzyfazowym w układzie gwiazda, więc zakres cewki napięciowej watomierza powinien być równy temu napięciu.
