KWALIFIKACJA TLO3 - STYCZEŃ 2017

PYTANIE NR 29.

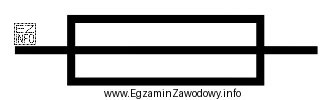

W rysunku technicznym przedstawiony symbol graficzny oznacza
Ilustracja przedstawia symbol graficzny bezpiecznika, który jest używany w rysunkach technicznych, szczególnie w kontekście
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Bezpiecznik jest elementem zabezpieczającym obwód przed skutkami nadmiernego prądu (przeciążenia lub zwarcia) i na schematach ma własny, charakterystyczny symbol. Pozostałe odpowiedzi dotyczą innych elementów: odbiornika ciepła, elementu nastawnego lub cewki wykonawczej, więc nie opisują zabezpieczenia nadprądowego.

Pełne wyjaśnienie:

Symbol bezpiecznika na schemacie elektrycznym odnosi się do zabezpieczenia nadprądowego, którego zadaniem jest przerwanie obwodu, gdy prąd przekroczy wartość dopuszczalną dla przewodów i odbiorników. W praktyce obsługi technicznej (również w lotnictwie) rozpoznanie takiego symbolu jest kluczowe, ponieważ bezpieczniki są jednym z pierwszych elementów sprawdzanych przy braku zasilania, okresowym zaniku napięcia lub podejrzeniu zwarcia.

Odpowiedź "bezpiecznik." jest właściwa, bo wskazuje element, który pełni funkcję ochronną i jest oznaczany na schematach osobnym symbolem, niezależnym od symboli odbiorników czy elementów wykonawczych.

Dlaczego pozostałe propozycje są niepoprawne?

  • "grzejnik rezystancyjny." odnosi się do odbiornika, który zamienia energię elektryczną na ciepło. Na schemacie grzejnik zwykle jest przedstawiany jako element rezystancyjny/odbiornik, a nie jako zabezpieczenie przerywające obwód w razie awarii.
  • "rezystor regulowany." (potencjometr/rheostat) to element do zmiany rezystancji i regulacji parametrów obwodu. Jego symbol zawiera cechy wskazujące na możliwość nastawy (np. znacznik suwaka), co odróżnia go od bezpiecznika.
  • "elektromagnes zaworu." opisuje cewkę uruchamiającą element wykonawczy (np. zawór). Symbolika cewek/elektromagnesów jest inna niż symbolika zabezpieczeń i odnosi się do działania wykonawczego, a nie ochronnego.

Wskazówka egzaminacyjna: najpierw ustal, czy symbol reprezentuje element ochronny (zabezpieczenie), element sterujący (nastawny), element wykonawczy (cewka/siłownik) czy odbiornik (grzejnik). To szybka metoda eliminująca błędy wynikające z podobieństwa nazw.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Oznacza element zabezpieczający obwód przed nadmiernym prądem. Gdy wystąpi przeciążenie lub zwarcie, bezpiecznik ma przerwać obwód, aby ograniczyć skutki uszkodzenia przewodów i odbiorników. Na schemacie wskazuje też miejsce, od którego często zaczyna się diagnostykę braku zasilania.
Bezpiecznik jest opisywany jako zabezpieczenie i ma symbol związany z funkcją ochronną (przerywanie obwodu). Rezystor jest elementem biernym służącym do ograniczania prądu/spadku napięcia i nie jest "zabezpieczeniem". W praktyce patrzy się na cechy symbolu oraz kontekst w obwodzie (zasilanie/ochrona vs regulacja).
Bo ogranicza skutki zwarć i przeciążeń, co zwiększa bezpieczeństwo i niezawodność zasilania odbiorników. W obsłudze technicznej mechanik często weryfikuje stan bezpieczników przy usterkach zasilania oraz sprawdza, czy zadziałanie nie jest objawem poważniejszego problemu (np. zwarcia w wiązce).
Zwykle wtedy, gdy objawem jest brak działania odbiornika lub całego obwodu, brak napięcia za punktem zasilania albo powtarzające się wyłączanie danego obwodu. Bezpiecznik to element łatwy do sprawdzenia, ale jego wymiana bez znalezienia przyczyny zadziałania może prowadzić do powtórzenia usterki.
Najczęściej: mylenie symboli przez pośpiech, sugerowanie się brzmieniem nazw odpowiedzi zamiast cechą graficzną, oraz przenoszenie przyzwyczajeń z innych standardów rysunkowych. Pomaga metodyczne podejście: najpierw określić funkcję elementu (ochrona/sterowanie/odbiornik), potem dopiero dopasować nazwę.
Rezystor regulowany służy do zmiany oporu w obwodzie (np. regulacji prądu lub napięcia) i jest elementem nastawnym. Bezpiecznik nie służy do regulacji – ma zadziałać awaryjnie i przerwać obwód. Na schemacie rezystor regulowany ma oznaczenie sugerujące nastawę (np. suwak/strzałkę).
To cewka (solenoid) uruchamiająca zawór lub inny element wykonawczy. Jej symbol odnosi się do elementu wykonawczego, który po zasileniu wytwarza pole magnetyczne i powoduje ruch mechaniczny. Nie pełni funkcji ochronnej jak bezpiecznik, dlatego nie należy utożsamiać tych symboli.
Najlepiej pracować na prawdziwych fragmentach schematów: zakryć opisy, rozpoznawać symbole i dopiero potem sprawdzać legendę. Pomaga też grupowanie symboli wg funkcji: zabezpieczenia, łączenie i rozłączanie, elementy wykonawcze, odbiorniki. Regularne krótkie powtórki są skuteczniejsze niż jednorazowa nauka.
Funkcja bezpiecznika jest stała (ochrona nadprądowa), ale graficzna postać symbolu może się różnić w zależności od standardu rysunkowego i konwencji producenta. Dlatego w praktyce należy korzystać z legendy/wykazu symboli w danym dokumencie oraz zachować ostrożność przy porównywaniu schematów z różnych źródeł.
Podobne są zadania z identyfikacji symboli: wyłącznika, przekaźnika, diody, złącza, uziemienia oraz cewek (elektromagnesów). W kwalifikacji związanej z obsługą płatowca i instalacji często sprawdza się umiejętność czytania schematu oraz rozumienia funkcji elementów, a nie tylko pamięciowe rozpoznanie.
info

Statystycznie 62% uczniów zna prawidłową odpowiedź. średnie

Według specjalistów z branży: "Bezpiecznik jest elementem zabezpieczającym obwód przed skutkami nadmiernego prądu (przeciążenia lub zwarcia) i na schematach ma własny, charakterystyczny symbol."

Źródła:

  • IEC 60617 – Graphical symbols for diagrams (online database), IEC: https://www.iec.ch/dyn/www/f?p=103:1:0::::FSP_LANG_ID:25 (dostęp 2026-03-01)
  • Polski Komitet Normalizacyjny – wyszukiwarka/sklep norm (pozycje powiązane z PN-EN/IEC 60617): https://sklep.pkn.pl/ (dostęp 2026-03-01)
  • All About Circuits – Electrical Schematic Symbols (opracowanie edukacyjne): https://www.allaboutcircuits.com/textbook/reference/chpt-7/schematic-symbols/ (dostęp 2026-03-01)

Materiały:

  • Tablice/słowniki symboli schematów elektrycznych używanych w dokumentacji technicznej
  • Materiały szkolne z podstaw elektrotechniki i rysunku technicznego (schematy ideowe)
  • Ćwiczenia z czytania schematów instalacji elektrycznych (zadania: identyfikacja elementów i funkcji)
