W zadaniach z kwalifikacji murarsko-tynkarskiej pojęcie "w świetle ościeży" oznacza wymiar mierzony pomiędzy wewnętrznymi krawędziami ościeży, czyli rzeczywiste "światło" otworu przeznaczonego pod stolarkę (przed ewentualnymi dodatkowymi wykończeniami, jeśli nie wskazano inaczej na rysunku).
Dlatego przy odczycie z rzutu trzeba zwrócić uwagę na to, które linie wymiarowe odnoszą się do:
- światła otworu (pomiędzy krawędziami ościeży),
- wymiarów zewnętrznych wnęki/fragmentu ściany,
- odległości od osi lub innych punktów odniesienia,
- szerokości elementów sąsiednich (np. filarków, fragmentów muru).

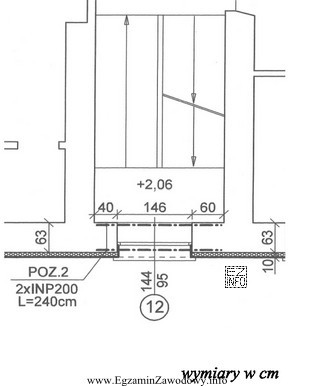

Odpowiedź "146 cm" jest poprawna, ponieważ odpowiada szerokości nowego otworu okiennego mierzonej w świetle ościeży zgodnie z wymiarowaniem przedstawionym na rysunku.
Pozostałe wartości są typowymi "pułapkami":
- "95 cm" może wynikać z odczytania pojedynczego wymiaru cząstkowego (np. jednego odcinka) zamiast całego światła otworu.
- "144 cm" bywa efektem pominięcia niewielkiego dodatku/odjęcia wynikającego z dokładnego przebiegu linii wymiarowych albo zaokrąglenia odczytu.
- "63 cm" zwykle odpowiada szerokości innego fragmentu (np. odcinka między otworem a narożem/osią) i nie dotyczy światła okna.
Wskazówka egzaminacyjna: zanim wybierzesz liczbę, nazwij w myślach punkty pomiaru ("od tej krawędzi ościeża do tamtej krawędzi ościeża"). To ogranicza ryzyko pomylenia wymiaru światła z wymiarem konstrukcyjnym lub zewnętrznym.
