KWALIFIKACJA ELE2 - CZERWIEC 2015

W układach sieciowych niskiego napięcia kluczowe jest rozróżnienie funkcji przewodu ochronnego i neutralnego oraz to, czy w instalacji występuje przewód łączący te funkcje.

Dlaczego poprawne jest "TN-S"?

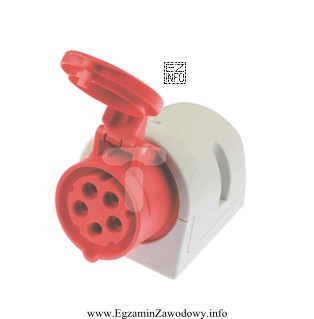

W sieci TN-S przewód ochronny PE i przewód neutralny N są rozdzielone (prowadzone jako dwa oddzielne przewody) od źródła zasilania aż do odbiornika. Osprzęt (w tym gniazda) przeznaczony do takiego rozwiązania zakłada istnienie osobnego zacisku/styku dla PE oraz osobnego dla N. W praktyce oznacza to brak przewodu PEN w obwodzie odbiorczym.

Dlaczego pozostałe odpowiedzi są niepoprawne?

• "TN-C" opisuje układ, w którym funkcje ochronna i neutralna są połączone w jednym przewodzie PEN. To inna koncepcja prowadzenia przewodów niż w TN-S, więc nie odpowiada gniazdu wymagającemu osobnego PE i N.
• "TT" to układ, w którym punkt neutralny źródła jest uziemiony, ale części przewodzące dostępne instalacji są uziemiane lokalnie (ochrona zależy m.in. od właściwego uziemienia i doboru zabezpieczeń). To nie jest klasyfikacja oparta na stosowaniu PEN jak w TN-C ani na pełnym rozdziale jak w TN-S, więc nie pasuje do identyfikacji wskazującej na rozdzielone PE i N w danej instalacji.
• "IT" charakteryzuje się izolowanym (lub uziemionym przez impedancję) punktem neutralnym źródła. Stosuje się go w szczególnych warunkach (np. gdy wymagana jest wysoka ciągłość zasilania). Zwykłe gniazdo z wydzielonym stykiem ochronnym i torem neutralnym nie jest samo w sobie wyznacznikiem sieci IT.

Wskazówka egzaminacyjna: patrz na to, czy w danej koncepcji instalacji występuje PEN (wtedy to TN-C) czy są dwa oddzielne przewody PE i N (wtedy TN-S). To najczęstsza oś rozróżnienia w zadaniach praktycznych.
