Port trunk służy do przenoszenia ruchu wielu VLAN-ów jednym fizycznym łączem. Typowa sytuacja to połączenie przełącznik–przełącznik (uplink): jeśli na obu przełącznikach istnieją hosty w VLAN 10 i VLAN 20, to łącze między przełącznikami musi umieć przenieść ramki obu VLAN-ów. W praktyce realizuje się to przez pracę portów w trybie trunk i identyfikację VLAN w ramkach.

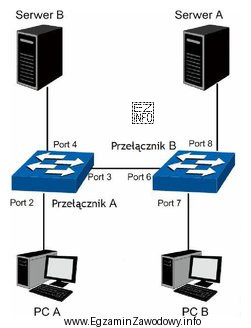

Na przedstawionym schemacie porty 3 i 6 są portami, które łączą przełączniki (lub stanowią wspólne łącze transportujące VLAN-y). Dlatego to właśnie one muszą być ustawione jako trunk. Porty podłączone bezpośrednio do stacji roboczych i serwerów zwykle konfiguruje się jako access i przypisuje do konkretnego VLAN (tu: serwer A i PC A do VLAN 10, serwer B i PC B do VLAN 20).
Dlaczego pozostałe odpowiedzi są błędne?
- Porty 3 i 4 – obejmują jeden port uplink i jeden port typowo abonencki; ustawienie portu do urządzenia końcowego jako trunk jest niepotrzebne i często powoduje błędy (host nie oczekuje ramek z wieloma VLAN-ami).
- Porty 6 i 8 – analogicznie: tylko jeden z portów może być uplinkiem, a drugi jest portem do hosta; nie zapewnia to poprawnego przenoszenia obu VLAN-ów między przełącznikami.
- Porty 4 i 8 – wskazują porty do urządzeń końcowych, a nie łącze między przełącznikami, więc nie rozwiązują problemu transportu VLAN-ów między segmentami sieci.
Wskazówka egzaminacyjna: w zadaniach o VLAN najpierw znajdź na rysunku łącze między przełącznikami (uplink). Jeśli przez to łącze mają "przejść" co najmniej dwa VLAN-y, oba końce łącza muszą być trunk.
