Detektory gazu z wielopozycyjnym wskaźnikiem LED pokazują wynik w sposób progowany i sekwencyjny: im większe stężenie gazu w powietrzu, tym więcej kolejnych diod zapala się w danym zakresie. Oznacza to, że nie zapala się "losowa" pojedyncza dioda, tylko narastający słupek do osiągniętego progu.

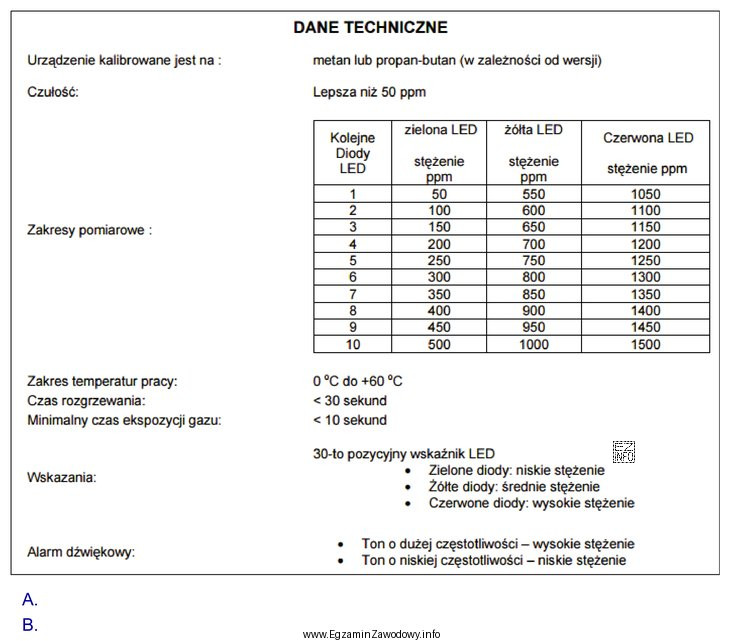

W zadaniu informacja "zapaliły się dwie żółte diody" oznacza, że urządzenie weszło w żółty (ostrzegawczy) zakres i osiągnęło próg odpowiadający drugiej pozycji w kolumnie żółtej. Z tabeli "Zakresy pomiarowe" należy więc odczytać wartość w wierszu dla kolejnej diody LED nr 2 w kolumnie "żółta LED stężenie ppm". Tam znajduje się 600 ppm, czyli wskazane stężenie butanu.
Dlaczego pozostałe odpowiedzi nie pasują?
- 550 ppm odpowiada pierwszej żółtej diodzie. Tę odpowiedź wybiera się zwykle wtedy, gdy myli się "dwie żółte" z samym "pojawieniem się żółtego ostrzeżenia".
- 100 ppm jest typową wartością z niższego (zielonego) zakresu, a nie z żółtego. Przy dwóch żółtych diodach wynik jest wyższy niż granica zielonego.
- 1 100 ppm to stężenie z zakresu czerwonego (alarmowego) lub powyżej typowego końca skali żółtej. Gdyby wynik był tak wysoki, świeciłyby diody czerwone, a nie tylko dwie żółte.
Wskazówka egzaminacyjna: w pytaniach z tabelą i LED zawsze łącz: (1) kolor zakresu, (2) numer kolejnej diody w tym kolorze, (3) odpowiedni wiersz i kolumnę tabeli. To eliminuje błędy wynikające z intuicyjnego zgadywania progów.
