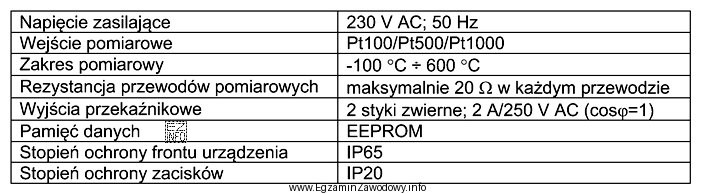

Regulatory temperatury mają różne typy wejść pomiarowych, a dobór czujnika musi być zgodny z tym, jaki rodzaj sygnału potrafi bezpośrednio zmierzyć wejście urządzenia. Jeżeli w danych technicznych wskazano wejście typu rezystancyjnego, oznacza to, że regulator jest przygotowany do współpracy z czujnikiem, którego informacją o temperaturze jest wartość rezystancji.
Czujnik rezystancyjny (RTD) jest właśnie takim czujnikiem: zmiana temperatury powoduje zmianę rezystancji elementu pomiarowego, a regulator ma odpowiedni układ pomiarowy (np. pomiar rezystancji/prądu) oraz charakterystykę przeliczenia na temperaturę. Dlatego czujnik rezystancyjny można podłączyć bezpośrednio do takiego wejścia.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- Termopara nie jest czujnikiem rezystancyjnym w sensie sygnału wyjściowego – generuje małe napięcie zależne od temperatury (zjawisko termoelektryczne). Do poprawnego pomiaru potrzebne jest wejście termoparowe oraz kompensacja temperatury złącza odniesienia, więc zwykle nie podłącza się jej bezpośrednio do wejścia RTD.
- Termistor również zmienia rezystancję z temperaturą, ale ma inną (często silnie nieliniową) charakterystykę niż typowe RTD. To, czy regulator go obsłuży, zależy od tego, czy ma dedykowany tryb/charakterystykę dla termistorów. Jeżeli tabela wskazuje wejście dla czujnika rezystancyjnego (RTD), nie oznacza to automatycznie obsługi termistora.
- Czujnik pirometryczny realizuje pomiar bezkontaktowy (promieniowanie cieplne) i najczęściej przekazuje wynik jako sygnał wyjściowy innego typu (np. prądowy/napięciowy lub cyfrowy). Do podłączenia zwykle potrzebny jest odpowiedni interfejs lub wejście analogowe, a nie typowe wejście rezystancyjne.
Na egzaminie zwracaj uwagę na słowo "bezpośrednio": wyklucza ono rozwiązania wymagające dodatkowego przetwornika sygnału lub innego typu wejścia niż wskazany w danych technicznych.
