W obiegu para–woda bloku energetycznego wysokie temperatury (rzędu kilkuset °C) dotyczą zwykle pary, a nie wody zasilającej. Elementami odpowiedzialnymi za takie temperatury są przegrzewacze pary (superheaters), których zadaniem jest podniesienie temperatury pary ponad temperaturę nasycenia przy danym ciśnieniu.
W tym zadaniu należy wykonać dwie czynności:

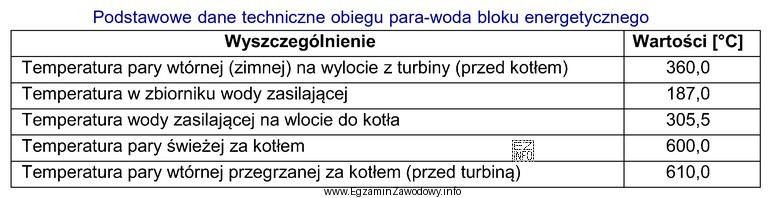

- odszukać w tabeli wiersz/pozycję, w której występuje temperatura 600°C,
- przypisać tę wartość do właściwego urządzenia z listy odpowiedzi.
Z danych w tabeli wynika, że 600°C uzyskano w przegrzewaczu pary pierwotnej. To urządzenie odpowiada za przegrzanie pary w głównym torze parowym (para kierowana dalej do turbiny lub kolejnych stopni układu, zależnie od konfiguracji bloku).
Pozostałe odpowiedzi są błędne, ponieważ nie odpowiadają pozycji z tabeli, w której widnieje 600°C:
- Przegrzewacz pary wtórnej – jest innym elementem toru parowego; w zadaniu tabela nie przypisuje mu temperatury 600°C, więc wskazanie go byłoby wynikiem pomylenia "pierwotny/wtórny".
- Podgrzewacz wody współprądowy – dotyczy podgrzewania wody zasilającej; typowo temperatury wody są niższe niż temperatury pary przegrzanej i w tym zestawieniu nie odpowiadają 600°C.
- Podgrzewacz wody przeciwprądowy – analogicznie, jest urządzeniem dla wody; różnica współprąd/przeciwprąd wpływa na przebieg wymiany ciepła, ale w tym zadaniu kluczowe jest, że 600°C wskazano przy przegrzewaniu pary, nie przy podgrzewaniu wody.
Wskazówka egzaminacyjna: w zadaniach "z tabeli" nie warto odpowiadać z pamięci. Najpierw znajdź konkretną wartość (tu: 600°C), dopiero potem nazwę urządzenia w tej samej pozycji tabeli.
