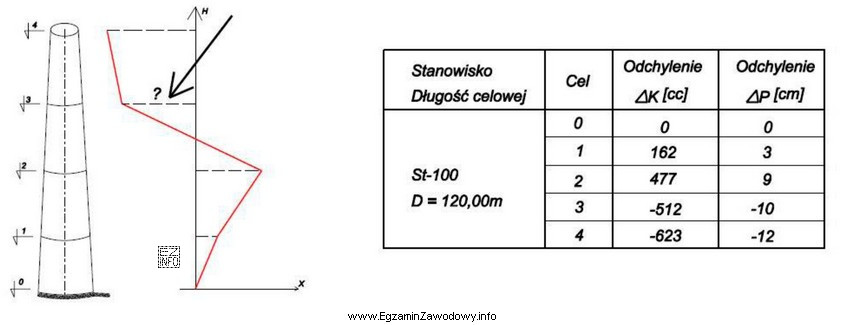

Wykres odchyleń osi komina od pionu jest graficzną prezentacją wyników kontroli pionowości obiektu. Zasadniczo pokazuje, jak bardzo oś obiektu "ucieka" od pionu na kolejnych wysokościach (lub w kolejnych przekrojach). W miejscu oznaczonym strzałką należy wpisać dokładnie tę wartość, która odpowiada wskazanemu punktowi z tabeli pomiarowej i jest wyrażona w jednostce wymaganej przez wykres.
Odpowiedź "-10 cm" jest poprawna, ponieważ:
- jest zapisana w centymetrach, czyli jako odchylenie liniowe (typowe do nanoszenia na wykres odchyleń),
- zawiera znak minus, który przenosi informację o kierunku odchylenia zgodnie z przyjętą konwencją osi/stron świata na wykresie.
Odpowiedzi z jednostką "cc" (np. "-512 cc", "477cc") są nieprawidłowe w tym kontekście, bo odnoszą się do wielkości kątowych, a nie do wartości liniowej w centymetrach wymaganej do wpisu na wykres odchyleń w cm. To typowa pułapka: w materiałach z geodezji można spotkać zarówno zapis odchyleń jako kąta, jak i jako przesunięcia liniowego, ale nie wolno ich mieszać bez wyraźnej instrukcji i ewentualnego przeliczenia.
Odpowiedź "9 cm" ma właściwą jednostkę (cm), ale jest błędna, bo nie zgadza się z wartością, którą należy wpisać w punkcie wskazanym strzałką (różni się zarówno wartością bezwzględną, jak i/lub znakiem). W takich zadaniach kluczowe jest:
- odczytanie danych z właściwego wiersza/kolumny tabeli,
- sprawdzenie, czy wykres dotyczy odchylenia w danym kierunku (np. oś X/Y) lub wartości wypadkowej,
- przeniesienie także znaku odchylenia.
Wskazówka egzaminacyjna: zanim wybierzesz odpowiedź, zawsze porównaj jednostki odpowiedzi z tym, co wpisuje się na wykresie (cm vs cc) oraz upewnij się, że nie "zgubiłeś" znaku minus podczas przepisywania.
