KWALIFIKACJA INF1 - CZERWIEC 2018 (test 2)

Analogowa pętla abonencka (POTS) jest zasilana z centrali napięciem stałym rzędu ok. 48 V DC. Pomiar wykonuje się w dwóch stanach:

• słuchawka odłożona (stan spoczynku) – obwód pętli jest praktycznie rozwarty, więc na zaciskach obserwuje się napięcie zasilające, zwykle w przybliżeniu 40–52 V, często około 48 V,
• słuchawka podniesiona (stan pracy) – aparat telefoniczny zamyka pętlę przez swoją impedancję, pojawia się prąd pętli i napięcie na linii spada do poziomu roboczego, typowo kilku–kilkunastu woltów.

Dlatego pętla jest uznawana za sprawną, gdy spełnia jednocześnie dwa warunki: ma prawidłowe napięcie spoczynkowe oraz po podniesieniu słuchawki wykazuje wyraźny spadek napięcia (oznaka, że obwód się zamknął i płynie prąd).

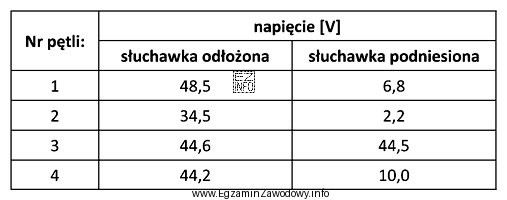

Dla podanych wyników:

• "4 i 1" jest poprawne, bo pętla 1 (48,5 V → 6,8 V) ma typowe napięcie zasilania i prawidłowy spadek po obciążeniu, a pętla 4 (44,2 V → 10,0 V) również ma poprawne napięcie w spoczynku i spadek do zakresu roboczego.
• "2 i 3" jest błędne: pętla 2 (34,5 V → 2,2 V) ma zaniżone napięcie spoczynkowe, co sugeruje usterkę (np. upływność/zwarcie/nieprawidłowe warunki linii), a 2,2 V po podniesieniu słuchawki wskazuje na zbyt duży spadek. Pętla 3 (44,6 V → 44,5 V) praktycznie nie zmienia napięcia, co typowo oznacza brak zamknięcia obwodu (przerwa lub brak obciążenia).
• "3 i 4" jest błędne, bo pętla 3 nie wykazuje charakterystycznego spadku napięcia po podniesieniu słuchawki, więc nie zachowuje się jak sprawna pętla w stanie rozmowy.
• "1 i 2" jest błędne, bo pętla 2 ma wyraźnie obniżone napięcie w spoczynku oraz nienaturalnie niski poziom po podniesieniu słuchawki.

Wskazówka egzaminacyjna: zawsze porównuj oba pomiary. Samo "około 48 V" przy odłożonej słuchawce nie wystarcza — kluczowy jest także spadek po podniesieniu słuchawki, który odróżnia pętlę sprawną od przerwy.
