KWALIFIKACJA ELM5 - STYCZEŃ 2017

PYTANIE NR 33.

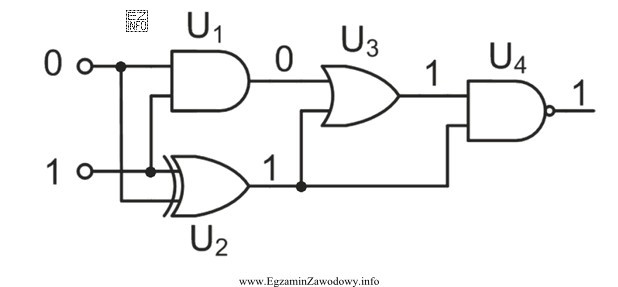

W układzie cyfrowym, którego schemat ideowy pokazano na rysunku przeprowadzono pomiary stanów logicznych na wyjściach poszczególnych bramek. Na podstawie tych wyników można stwierdzić, że uszkodzeniu uległ układ
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Analizując schemat, widzimy, że U1 to bramka AND, U2 to bramka OR, U3 to bramka NOT, a U4 to bramka AND. Na wejściach U1 mamy stany 0 i 1, co daje na wyjściu 0 (0 AND 1 = 0). Na wejściach U2 mamy stany 1 i 1, co daje na wyjściu 1 (1 OR 1 = 1). Wyjście U2 jest wejściem U3, które jest bramką NOT, więc na wyjściu U3 powinniśmy otrzymać 0 (NOT 1 = 0). Jednak na schemacie widzimy, że stan na wyjściu U3 to 1, co jest niezgodne z oczekiwanym działaniem bramki NOT. Oznacza to, że U3 działa poprawnie. Na wejściach U4 mamy stany 0 i 1 (z U1 i U3), co powinno dać na wyjściu 0 (0 AND 1 = 0), ale na schemacie widzimy stan 1. To wskazuje na to, że U4 nie działa poprawnie, ponieważ jego wyjście nie zgadza się z oczekiwanym stanem logicznym.
