KWALIFIKACJA ELM2 + ELM5 - CZERWIEC 2014



PYTANIE NR 39.

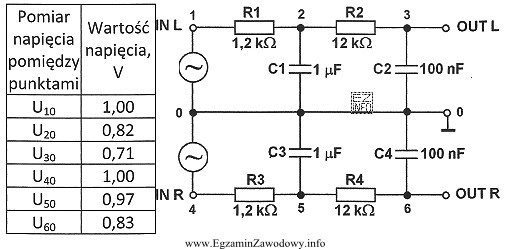

W układzie dwustopniowego filtru dolnoprzepustowego do zastosowań audio, którego schemat przedstawiono na rysunku, nastąpiło uszkodzenie w kanale R. Na podstawie zamieszczonych w tabeli wyników pomiarów napięcia w oznaczonych na rysunku punktach względem masy, dokonanych oscyloskopem z sondą wysokoimpedancyjną, przy częstotliwości granicznej, określ rodzaj tego uszkodzenia.
W układzie dwustopniowego filtru dolnoprzepustowego do zastosowań audio, któ
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie wyników pomiarów napięć widać, że napięcie na wyjściu U40 jest równe napięciu wejściowemu U10, co oznacza, że sygnał nie został przefiltrowany przez drugi stopień filtru. Wskazuje to na przerwę w kondensatorze C3, który jest częścią tego stopnia filtru. Gdyby doszło do zwarcia w rezystorze R3 lub R4, napięcie na wyjściu OUT R byłoby znacznie niższe niż napięcie wejściowe IN R, co nie jest obserwowane w wynikach pomiarów.
