W typowym układzie elektropneumatycznym z siłownikiem dwustronnego działania ruchy wysuwu i wsuwu realizuje się przez sterowanie dwiema cewkami elektrozaworu (np. zaworu 5/2). Jedna cewka przełącza rozdzielacz w pozycję powodującą wysuw, a druga w pozycję powodującą wsuw (powrót). Dlatego poprawna diagnoza musi rozróżniać, który tor sterowania odpowiada za dany kierunek ruchu.

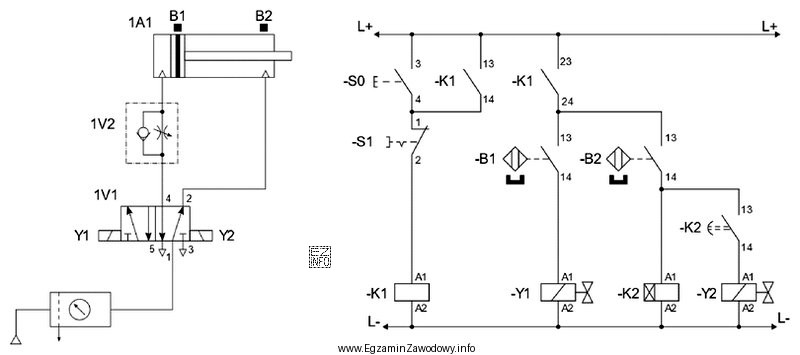

W treści zadania podano, że po wciśnięciu S0 tłoczysko siłownika 1A1 się wysuwa. Oznacza to, że:
- zasilanie układu (elektryczne i pneumatyczne) jest co najmniej częściowo poprawne,
- tor sterowania ruchem wysuwu działa (sygnał dochodzi do elementu wykonawczego odpowiedzialnego za wysuw),
- sam siłownik i część pneumatyczna umożliwiają ruch w jedną stronę.
Następnie wskazano, że przekaźnik czasowy K2 zadziałał i odliczył 10 s, ale siłownik nie wykonał wsuwu. To silna wskazówka, że logika czasowa została uruchomiona, lecz nie dochodzi do skutecznego przełączenia rozdzielacza na powrót. Jedną z najbardziej typowych przyczyn jest przerwa w obwodzie cewki, która ma zostać pobudzona po czasie.
Odpowiedź "nieciągłości połączenia -Y2:A2/L-" pasuje do takiej sytuacji: jeśli przewód/połączenie prowadzące do zacisku cewki Y2 jest przerwane, to nawet prawidłowy sygnał z K2 nie wywoła przepływu prądu przez cewkę, a zawór nie przełączy się na pozycję wsuwu.
Pozostałe odpowiedzi są mniej trafne w tym scenariuszu:
- "nieciągłości połączenia -Y1:A2/L-" dotyczy drugiej cewki. Skoro wysuw następuje po S0, to tor odpowiedzialny za wysuw (zwykle powiązany z Y1) już wykazał działanie, więc usterka w tym miejscu nie tłumaczy typowo braku wsuwu po czasie.
- "niesprawności czujnika B1" oraz "niesprawności czujnika B2" mogą powodować błędy sekwencji, ale sama informacja o zadziałaniu K2 sugeruje, że warunek czasowy został spełniony. Uszkodzony czujnik trzeba by powiązać bezpośrednio z torem sterowania wsuwu na schemacie; w tym zadaniu bardziej prawdopodobna jest przerwa w obwodzie cewki powrotnej.
W praktyce diagnostycznej warto potwierdzić hipotezę pomiarami: sprawdzić napięcie na zaciskach cewki Y2 po upływie 10 s oraz ciągłość przewodu do punktu -Y2:A2/L-. Jeśli sygnał sterujący jest obecny, a cewka nie pobiera prądu, przerwa w połączeniu lub sama cewka są kluczowymi podejrzeniami.
