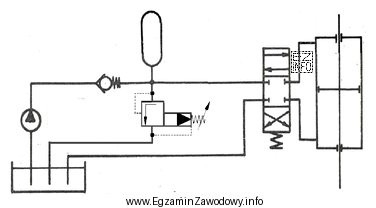

W układach hydraulicznych hydroakumulator pełni rolę magazynu energii (gromadzi energię ciśnienia), stabilizuje ciśnienie oraz może tłumić pulsacje i kompensować krótkotrwałe zapotrzebowanie na przepływ. Na schemacie widać, że hydroakumulator jest włączony w gałąź przy głównej linii ciśnieniowej, a jego praca jest powiązana z zaworem sterowanym ciśnieniem (zaznaczona linia pilotowa i nastawa sprężyny), który odprowadza medium do zbiornika.
Jeżeli zamiast hydroakumulatora gazowego stosuje się hydroakumulator ciężarowy, zmienia się charakterystyka "sprężystości" magazynowania energii (inna zależność ciśnienie–objętość/siła), co w praktyce wymusza dostosowanie sposobu sterowania elementem regulującym/odciążającym układ, aby utrzymać właściwe progi i logikę działania (kiedy zawór ma odciążać, a kiedy utrzymywać ciśnienie w gałęzi z akumulatorem).
Dlatego odpowiedź "zmodyfikować poprzez zmianę wyłącznie sposobu sterowania zaworem" jest zgodna z ideą schematu: połączenia hydrauliczne (topologia) mogą pozostać takie same, natomiast trzeba skorygować sposób sterowania zaworem (np. sygnał pilotowy/nastawy), aby układ współpracował prawidłowo z innym typem akumulatora.
- Odpowiedź "zmodyfikować poprzez zmianę wyłącznie położenie hydroakumulatora" jest typowym błędem: samo przesunięcie symbolu na schemacie bez zmiany funkcjonalnej nie rozwiązuje kwestii sterowania i nie wynika z zasady działania.
- Odpowiedź "zmodyfikować poprzez zmianę położenia hydroakumulatora i sposobu sterowania zaworem" jest zbyt daleko idąca: sugeruje konieczność zmiany topologii połączeń, której pytanie nie uzasadnia – sednem jest sterowanie zaworem.
- Odpowiedź "pozostawić bez zmiany" pomija fakt, że inny typ hydroakumulatora może wymagać dostosowania sterowania zaworem, aby zachować tę samą funkcję układu i parametry pracy.
W zadaniach egzaminacyjnych warto najpierw ustalić, który element "decyduje" o zachowaniu układu (tu: zawór sterowany ciśnieniem), a dopiero potem rozważać zmiany połączeń. Zmiana typu elementu magazynującego energię najczęściej "odbija się" na nastawach/sterowaniu, nie na samym miejscu wpięcia w układ.
