KWALIFIKACJA ELM4 - CZERWIEC 2023



PYTANIE NR 3.

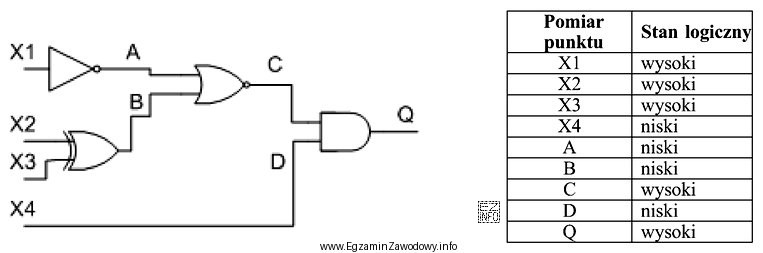

W układzie, którego schemat pokazano na rysunku, zmierzono poziom napięć na wejściach i wyjściach bramek logicznych. Wyniki pomiarów zapisano w tabeli. Która bramka logiczna jest uszkodzona?
W układzie, którego schemat pokazano na rysunku, zmierzono
A.
B.
C.
D.
