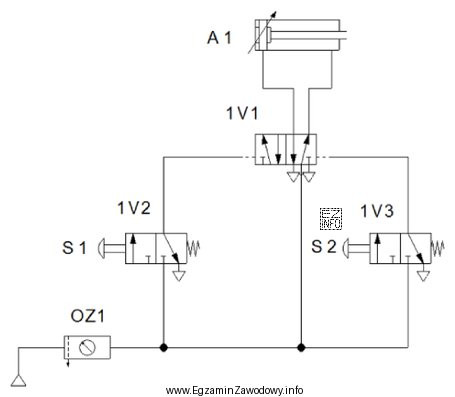

W układach pneumatycznych kierunek ruchu tłoczyska siłownika dwustronnego działania zależy od tego, który tor zaworu rozdzielającego (tu: 1V1) zostanie wysterowany oraz jak zostaną podane sygnały sterujące na odpowiednie strony elementu sterującego.
Jeżeli po naciśnięciu S2 siłownik A1 wykonuje wysuw, a po naciśnięciu S1 wykonuje wsuw, podczas gdy oczekiwano działania odwrotnego, najbardziej typową i "logiczną" przyczyną jest zamiana (odwrotne podłączenie) zaworów sterowanych ręcznie z zaworem 1V1. Innymi słowy: sygnał, który miał uruchamiać wsuw, trafia na wejście odpowiadające za wysuw, i odwrotnie. Taka usterka bezpośrednio tłumaczy objaw: funkcje przycisków są zamienione.
Dlaczego odpowiedzi związane z ciśnieniem są mniej prawdopodobne?
- Zbyt niskie ciśnienie zwykle powoduje spadek siły, możliwość zatrzymywania się siłownika pod obciążeniem, wolniejszy ruch lub brak pełnego dojazdu do krańcówek. Nie powoduje jednak "zamiany" kierunku reakcji na konkretne przyciski.
- Zbyt wysokie ciśnienie może skutkować zbyt gwałtownym ruchem, uderzeniami na końcach skoku, przyspieszonym zużyciem lub zadziałaniem zabezpieczeń. Nadal nie jest to mechanizm, który odwraca logikę sterowania S1/S2.
Dlaczego uszkodzone tłoczysko jest mało trafne? Uszkodzenie tłoczyska (np. skrzywienie, zatarcie) może powodować zacięcia, nieszczelności lub brak płynności ruchu, ale nie tłumaczy sytuacji, w której dokładnie te same przyciski konsekwentnie wywołują przeciwne ruchy. Taki objaw jest charakterystyczny dla błędu połączeń lub logiki sterowania.
Wskazówka egzaminacyjna: gdy w opisie usterki pojawia się "działa odwrotnie niż powinno", najpierw sprawdza się zamianę przewodów/sterowań, a dopiero potem parametry typu ciśnienie czy dławienie (te zwykle zmieniają "jak", a nie "w którą stronę").
