KWALIFIKACJA ELM3 - STYCZEŃ 2023

PYTANIE NR 10.

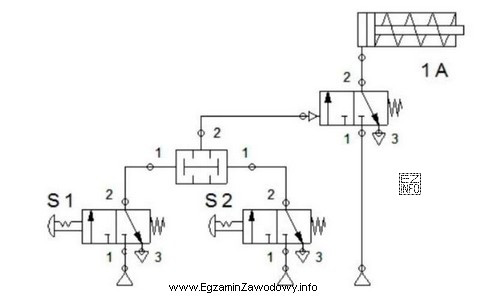

W układzie pneumatycznym przedstawionym na schemacie wysunięcie tłoczyska siłownika 1A nastąpi przy
Ilustracja przedstawia schemat układu pneumatycznego, który jest częścią egzaminu zawodowego dla mechatroników w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wysunięcie tłoczyska siłownika nastąpi wtedy, gdy do elementu sterującego doprowadzony zostanie wymagany sygnał zezwalający. W tym typie układu warunek uruchomienia jest spełniony dopiero przy jednoczesnym zadziałaniu obu przycisków, co odpowiada funkcji logicznej AND i zapobiega przypadkowemu uruchomieniu.

Pełne wyjaśnienie:

W schematach pneumatycznych ruch siłownika (np. wysunięcie tłoczyska) jest skutkiem wysterowania odpowiedniego toru sterowania zaworu rozdzielającego obsługującego siłownik. Odpowiedź "wciśniętych jednocześnie przyciskach zaworów S1 i S2" opisuje sytuację, w której układ otrzymuje komplet sygnałów niezbędnych do zmiany położenia elementu sterującego.

W wielu układach dydaktycznych i przemysłowych spotyka się rozwiązanie, w którym dwa przyciski tworzą warunek zezwolenia typu AND: dopiero jednoczesne naciśnięcie obu przycisków powoduje pojawienie się sygnału sterującego na wyjściu bloku logiki/połączenia zaworów. Celem takiego rozwiązania może być m.in. zwiększenie bezpieczeństwa lub wymuszenie świadomego uruchomienia cyklu.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • "wciśniętym przycisku tylko zaworu S2" – w warunku AND pojedynczy sygnał jest niewystarczający; układ nie powinien wygenerować sygnału wysterowującego siłownik.
  • "wciśniętym przycisku tylko zaworu S1" – analogicznie jak wyżej: brak drugiego sygnału blokuje wysterowanie, więc nie ma podstaw do wysuwu tłoczyska.
  • "niewciśniętych przyciskach zaworów S1 i S2" – w stanie spoczynkowym przyciski nie podają sygnału sterującego; bez sygnału zawór wykonawczy nie przełączy się do położenia powodującego wysuw.

Wskazówka egzaminacyjna: zawsze analizuj schemat, śledząc drogę sygnału: od źródła zasilania, przez elementy sterujące (przyciski/zawory), aż do sterowania zaworem przy siłowniku. Jeśli w torze sterowania widać warunek jednoczesności, traktuj go jak bramkę AND: "1 i 1 daje 1", a każdy brakujący sygnał daje "0", czyli brak ruchu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Najczęściej oznacza warunek zezwolenia typu AND: sygnał sterujący pojawia się dopiero wtedy, gdy oba przyciski podadzą ciśnienie/sterowanie w tym samym czasie. Pojedyncze naciśnięcie jednego przycisku nie wystarcza do uruchomienia ruchu siłownika.
Szukaj połączenia elementów sterujących tak, aby sygnał wyjściowy był możliwy tylko przy obecności dwóch sygnałów wejściowych. W praktyce może to być blok logiki pneumatycznej lub układ zaworów, który przepuszcza sygnał tylko przy jednoczesnym zasileniu obu wejść.
Jeśli układ ma warunek zezwolenia (np. AND), to jeden sygnał jest traktowany jako niekompletny. Układ celowo blokuje sterowanie, by uniknąć przypadkowego uruchomienia albo wymusić spełnienie dodatkowego warunku (np. potwierdzenie operatora i sygnał z czujnika).
Gdy trzeba zwiększyć bezpieczeństwo lub kontrolę procesu, np. wymusić świadome uruchomienie ruchu albo uzależnić start od dwóch niezależnych sygnałów. W mechatronice spotyka się to w stanowiskach montażowych i prostych sekwencjach sterowania.
Najczęstsze to: pomijanie stanu spoczynkowego zaworów, mylenie AND z OR, analizowanie tylko jednej gałęzi układu bez sprawdzenia całego toru sterowania oraz zgadywanie "jeden przycisk = ruch", mimo że schemat pokazuje warunek jednoczesności.
Sprawdź, czy oba sygnały są podane jednocześnie (jeśli jest AND), czy jest ciśnienie zasilania, czy zawory przyciskowe są drożne oraz czy sygnał dociera do sterowania zaworu rozdzielającego siłownika. W diagnostyce ważne jest śledzenie toru sygnału krok po kroku.
W typowym układzie sterowania nie, bo brak naciśnięcia oznacza brak sygnału sterującego. Wyjątki wymagałyby innej logiki (np. sterowanie negowane lub specjalne położenia spoczynkowe), ale wtedy musiałoby to wynikać jednoznacznie ze schematu.
Zidentyfikuj zawór sterujący siłownikiem, a następnie prześledź, co powoduje jego przełączenie. Potem sprawdź, jak powstaje sygnał sterujący (czy z jednego przycisku, czy z dwóch). Na końcu porównaj to z odpowiedziami.
W zadaniach egzaminacyjnych S1 i S2 często oznaczają elementy sterujące/uruchamiające, zwykle zawory przyciskowe (np. 3/2) albo krańcówki pneumatyczne. Dokładna rola zawsze wynika z opisu i symbolu na schemacie.
Bo mechatronik musi umieć uruchamiać i konserwować układy, w których pneumatyka realizuje proste funkcje sterowania i bezpieczeństwa. Zrozumienie warunków AND/OR ułatwia zarówno montaż, jak i diagnostykę usterek w maszynach.
info

To pytanie poprawnie rozwiązuje 41% zdających egzamin. trudne

W praktyce zawodowej kluczowe jest to, że wysunięcie tłoczyska siłownika nastąpi wtedy, gdy do elementu sterującego doprowadzony zostanie wymagany sygnał zezwalający.

Źródła:

  • ISO 1219-1:2012, Fluid power systems and components — Graphical symbols and circuit diagrams — Part 1: Graphical symbols (norma dot. symboli i schematów)
  • ISO 4414:2010, Pneumatic fluid power — General rules and safety requirements for systems and their components (wymagania ogólne i bezpieczeństwo układów pneumatycznych)
  • Festo Didactic, "Pneumatics – Basic Level (TP101)" (materiały dydaktyczne dot. podstaw pneumatyki i układów sterowania)

Materiały:

  • Podręczniki/zeszyty ćwiczeń z pneumatyki siłowej (działy: schematy, zawory rozdzielające, logika pneumatyczna)
  • Materiały dydaktyczne Festo Didactic dotyczące podstaw pneumatyki
  • Normy symboli i schematów pneumatycznych (dla rozumienia oznaczeń)
