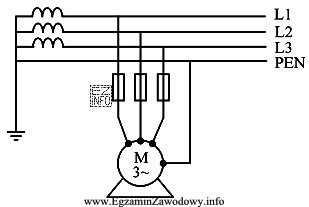

Na schemacie widać sieć typu TN-C: przewody fazowe L1, L2, L3 oraz wspólny przewód ochronno-neutralny PEN. Punkt neutralny źródła jest uziemiony, a obudowa silnika jest połączona z przewodem PEN. Dodatkowo w torach fazowych znajdują się bezpieczniki topikowe (zabezpieczenia nadprądowe).
W takim układzie podstawowym środkiem ochrony przy uszkodzeniu jest samoczynne wyłączenie zasilania. Gdy dojdzie do uszkodzenia izolacji i zwarcia przewodu fazowego do obudowy, zamyka się pętla zwarciowa przez PEN (L–PEN). Powstaje odpowiednio duży prąd zwarciowy, który powoduje zadziałanie bezpiecznika i szybkie odłączenie zasilania. Dzięki temu napięcie na dostępnej obudowie nie utrzymuje się niebezpiecznie długo.
Dlaczego pozostałe odpowiedzi są nieprawidłowe w odniesieniu do tego schematu?
- "separację odbiornika" stosuje się przez transformator separacyjny lub równoważne rozwiązanie oddzielające obwód od ziemi; na rysunku nie ma takiego elementu, a obecność PEN wskazuje na klasyczny układ TN, a nie separację.
- "wyłącznik różnicowoprądowy" (RCD) byłby pokazany jako osobny aparat w obwodzie; w przedstawionym układzie go nie ma. Ochrona jest realizowana przez zabezpieczenia nadprądowe oraz odpowiednią pętlę zwarciową.
- "połączenie wyrównawcze" jest ważnym środkiem ograniczającym różnice potencjałów, ale samo w sobie nie wyłącza zasilania. W tym zadaniu kluczowy mechanizm ochronny to odłączenie zasilania przez zadziałanie bezpiecznika przy zwarciu L–PEN.
Wskazówka egzaminacyjna: jeśli na schemacie widzisz układ TN (w tym TN-C) z wyraźnie zaznaczonym PEN oraz zabezpieczenia nadprądowe w przewodach fazowych, a brak jest RCD i transformatora separacyjnego, to najczęściej testowana odpowiedź dotyczy właśnie samoczynnego wyłączenia zasilania.
