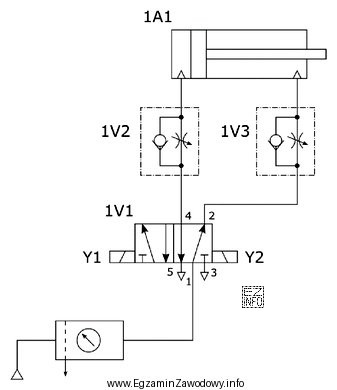

Zawory 1V2 i 1V3 są zaworami dławiąco-zwrotnymi, czyli dławik nastawny jest połączony równolegle z zaworem zwrotnym. Taki element daje przepływ swobodny w jednym kierunku oraz przepływ dławiony w kierunku przeciwnym. W tym układzie zastosowano regulację prędkości typu meter-out (dławienie na wylocie), która zwykle zapewnia bardziej stabilny i płynny ruch tłoczyska.
Podczas wysuwania tłoczyska siłownika 1A1 jedna komora jest zasilana, a druga musi się odpowietrzyć. W konfiguracji meter-out zawór po stronie zasilania działa wtedy jak przelot (przepływ przez część zwrotną), natomiast zawór po stronie odpowietrzanej komory dław i ogranicza odpływ. To właśnie ograniczenie odpływu powietrza decyduje o prędkości wysuwu, a więc o czasie ruchu.
W tym schemacie przy wysuwaniu: 1V2 zapewnia swobodny dopływ do lewej komory, a 1V3 dławi powietrze wypływające z prawej komory. Zatem, aby wydłużyć czas wysuwania (spowolnić ruch), należy zmniejszyć nastawę przepływu na elemencie, który dław i wylot, czyli na 1V3.
- Odpowiedź "Zmniejszenie przepływu tylko dla zaworu 1V3" jest poprawna, bo ogranicza odpowietrzanie komory wylotowej w czasie wysuwu, co bezpośrednio zmniejsza prędkość tłoczyska.
- "Zmniejszenie przepływu tylko dla zaworu 1V2" nie jest właściwe dla wysuwania w meter-out, ponieważ w tym kierunku 1V2 pełni głównie funkcję swobodnego dopływu; jego nastawa silniej wpływa na ruch w kierunku przeciwnym (wsuwanie).
- "Zwiększenie przepływów obu zaworów 1V2 i 1V3" zmniejsza opory przepływu zarówno na zasilaniu, jak i na wylocie, więc typowo prowadzi do skrócenia czasu wysuwu, a nie do jego wydłużenia.
- "Zwiększenie przepływu zaworu 1V3 i zmniejszenie 1V2" jednocześnie odciąża wylot (co przyspiesza) i ogranicza zasilanie (co może spowalniać). W meter-out kluczowy jest wylot, więc takie ustawienie nie jest jednoznacznym, standardowym sposobem wydłużania wysuwu i może pogorszyć stabilność ruchu.
W praktyce przemysłowej nastawy dławików wykonuje się małymi krokami, obserwując czas i płynność ruchu w obu kierunkach, bo dla wysuwu i wsuwu zwykle "pracuje" inny zawór dławiąco-zwrotny.
