KWALIFIKACJA ELE2 - STYCZEŃ 2016



PYTANIE NR 31.

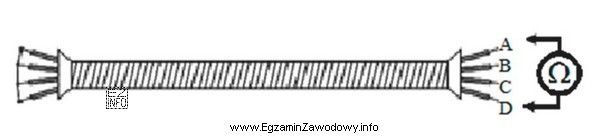

W układzie przedstawionym na rysunku zmierzono rezystancję pomiędzy poszczególnymi żyłami kabla, otrzymując następujące wyniki: RA-B = 0; RB-C = ∞; RC-D = ∞; RD-A= 0. Z wyników pomiarów wynika, że przerwana jest
W układzie przedstawionym na rysunku zmierzono rezystancję pomiędzy
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Rezystancja pomiędzy żyłami A i B oraz D i A wynosi 0, co oznacza, że są one przewodzące. Rezystancja pomiędzy żyłami B i C oraz C i D wynosi ∞, co wskazuje na przerwanie obwodu. Skoro przerwa występuje w obu przypadkach pomiaru z udziałem żyły C, to właśnie żyła C jest przerwana.
