KWALIFIKACJA ELM5 - STYCZEŃ 2025

PYTANIE NR 31.

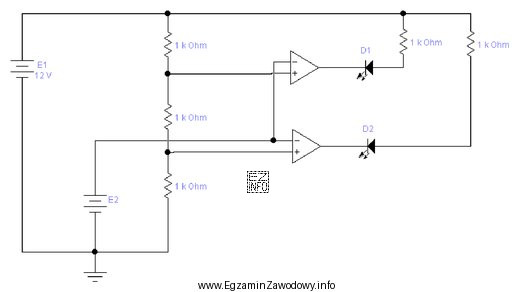

W układzie przedstawionym na schemacie umieszczono 2 źródła napięcia. Jakie musi być napięcie źródła E2, aby obie diody D1 i D2 się zaświeciły.

W układzie przedstawionym na schemacie umieszczono 2 źródła

A.	5 V
B.	10 V
C.	7 V
D.	2 V
	Zostaw bez odpowiedzi

Wyjaśnienie poprawnej odpowiedzi:
Na podstawie schematu układu oraz działania diod prostowniczych, obliczymy minimalne napięcie źródła E2, aby diody D1 i D2 mogły działać. Mamy dwa źródła napięcia: E1 = 12 V oraz E2, którego wartość musimy ustalić. Diody świecą, gdy napięcie przewodzenia wynosi około 0.7 V dla standardowej diody krzemowej. Przy założeniu równoważnego podziału napięcia na rezystorach i biorąc pod uwagę spadki napięć na diodach, dla zrównoważenia układu napięcie E2 powinno wynosić około 10 V, aby różnice potencjałów były wystarczające do zapalenia diod.
