KWALIFIKACJA ELM5 - CZERWIEC 2024



PYTANIE NR 31.

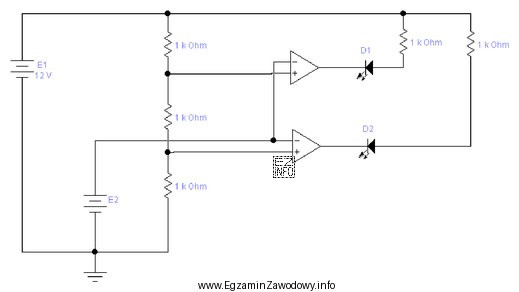

W układzie przedstawionym na schemacie umieszczono 2 źródła napięcia. Jakie musi być napięcie źródła E2, aby obie diody D1 i D2 się zaświeciły.
W układzie przedstawionym na schemacie umieszczono 2 źródła
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby obie diody D1 i D2 się zaświeciły, napięcie źródła E2 musi wynosić 10V. Wynika to z faktu, że napięcie na katodach diod musi być niższe o 2V od napięcia na anodach, które wynosi 6V (połowa napięcia E1). Dlatego napięcie źródła E2 musi wynosić 10V, aby dzielnik napięcia z rezystorami 1kΩ podzielił to napięcie na pół, dając 5V na katodach diod, co pozwoli na zaświecenie się diod.
