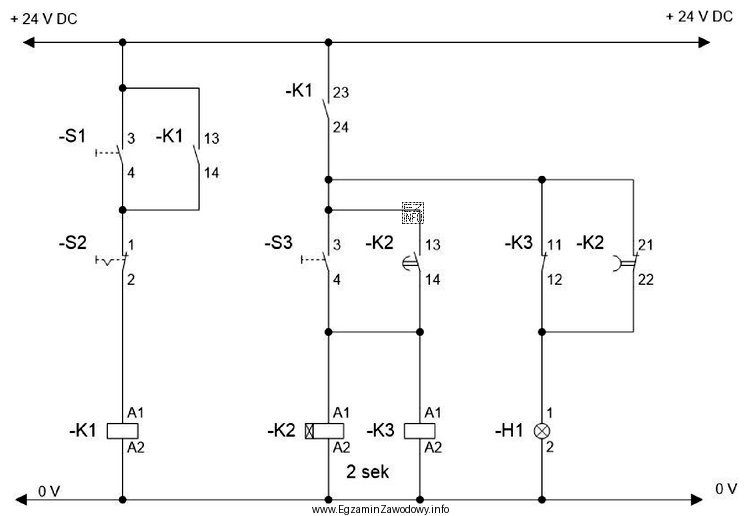

W układzie sterowania przedstawionym na rysunku, cewki przekaźników K2 i K3 nie zostały aktywowane, lampka H1 nie świeci, mimo iż jednocześnie naciśnięto sprawne technicznie przyciski S1 i S3. Taki objaw może wskazywać na uszkodzenie zestyku przekaźnika
W układzie sterowania przedstawionym na rysunku, cewki przekaźnikó
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Analizując schemat, zauważamy, że przekaźniki K2 i K3 oraz lampka H1 nie są aktywowane mimo naciśnięcia przycisków S1 i S3. Przekaźnik K1 jest sterowany przez przycisk S1, a jego zestyk 23-24 jest odpowiedzialny za przekazanie napięcia do przekaźnika K2. Jeśli zestyk 23-24 przekaźnika K1 jest uszkodzony, nie dostarczy on napięcia do przekaźnika K2, co uniemożliwi aktywację K2, K3 oraz oświetlenie lampki H1.
