W zadaniu trzeba wskazać ten szczebel (linię) programu w LD, który spełnia jednocześnie trzy warunki:
- wyzwalanie następuje po podaniu stanu logicznego 1 na wejście 10.0 (na ilustracji odpowiada mu %I0.0),
- czas załączenia ma wynosić dokładnie 10 s,
- sterowanym elementem wykonawczym jest cewka stycznika podłączona do wyjścia Q0.1 (na ilustracji %Q0.1).
Funkcję "załącz na stały czas po zboczu" realizuje timer TP (Pulse Timer). Po pojawieniu się sygnału na wejściu IN (zwykle istotne jest zbocze narastające) timer ustawia swoje wyjście Q na 1 i utrzymuje je przez czas zadany parametrem P w jednostkach TB. W tym czasie można sterować cewką wyjściową, np. %Q0.1, co daje załączenie stycznika na określony czas.

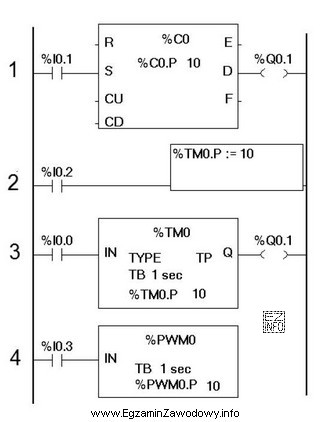

Na ilustracji właściwy szczebel to ten, w którym widać:
- styk normalnie otwarty %I0.0 podłączony do wejścia IN bloku czasowego,
- w bloku czasowym ustawiony typ TP,
- parametry czasu: TB = 1 sec oraz P = 10, co daje 10 × 1 s = 10 s,
- wyjście Q z timera prowadzące do cewki %Q0.1.
Pozostałe linie programu nie spełniają wymagań. Linia z licznikiem (np. %C0) dotyczy zliczania, a nie generowania impulsu czasowego 10 s. Linia z samym przypisaniem parametru (np. ustawienie P) nie steruje bezpośrednio stycznikiem i nie zawiera kompletnej logiki czasowej. Linia z PWM służy do modulacji wypełnienia sygnału, a nie do pojedynczego impulsu 10 s na wyjściu stycznika.
W praktyce taka logika jest typowa: przycisk START na wejściu %I0.0 wyzwala timer TP 10 s, a jego wyjście Q włącza stycznik %Q0.1 tylko na określony czas, niezależnie od tego, czy sygnał wejściowy pozostanie aktywny.
